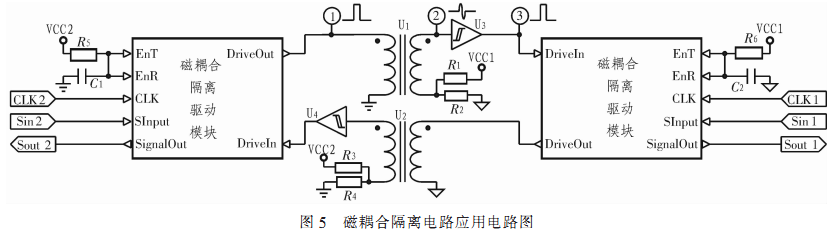

在电路设计中，数字信号的隔离传输电路是比较常用电路之一，一般的磁耦合隔离电路只适合于传输高频信号，对于低频或直流信号则无能为力。为了实现磁耦合隔离电路传输低频信号的功能，用一串窄脉冲代表数字信号的状态改变，以窄脉冲的磁隔离传输代替低频数字信号的磁隔离传输，以上电复位电路确定磁隔离传输电路的初始状态，在确定的初始状态和信号状态变化脉冲的共同作用下，在磁隔离电路的输出端完整恢复需要传输的数字信号，从而实现低频或直流信号的磁耦隔离传输。使用该设计可以拓展磁耦合隔离技术的应用领域，降低电路功耗。
