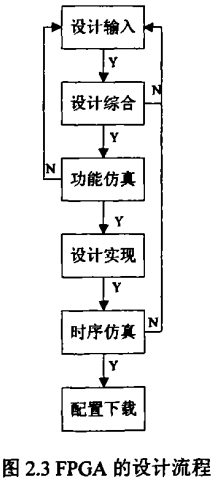

本论文首先介绍了系统设计的思想，FPGA的基本结构和设计流程， 电源设计，说明了各芯片的特点和作用，JTAG 接口等; 接着介绍了干扰信号产生电路的DDS设计的原理， 实现和仿真测试结果及 N砂汀IAB的仿真结果; 然后给出了干扰信号产生电路的延时叠加模块实现及其主要模块的仿真测试结果及MATLAB的仿真结果;然后对本设计的测试模块的实现及所使用的部分硬件进行了介绍，所有模块的实现都是采用砚rilog HDL; 最后介绍了板极调试所用到的几个工具: 数字示波器，c0MAPI串口收发程序软件和切圳加511自带的工具51助alTapll，以及给出了部分测试过程和结果。
