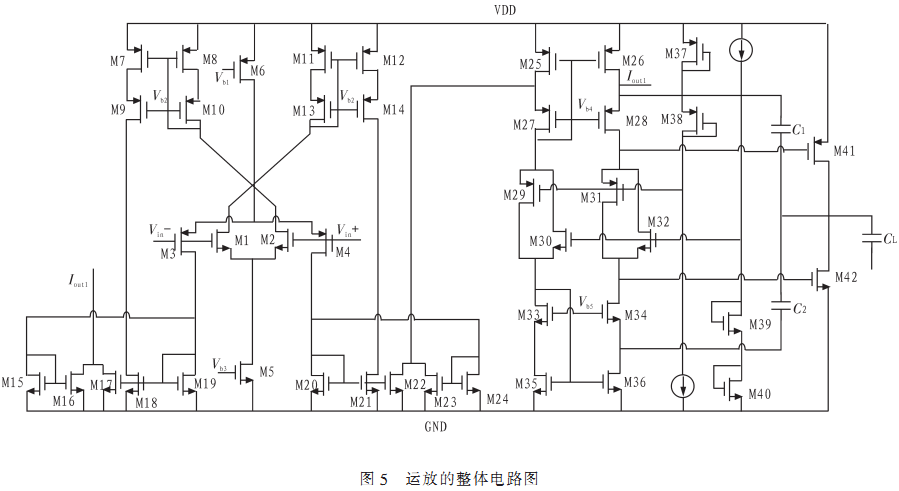

基于CSMC的0.5 μmCMOS工艺，设计了一个高增益、低功耗、恒跨导轨到轨CMOS运算放大器，采用最大电流选择电路作为输入级，AB类结构作为输出级。通过cadence仿真，其输入输出均能达到轨到轨，整个电路工作在3 V电源电压下，静态功耗仅为0.206 mW，驱动10pF的容性负载时，增益高达100.4 dB，单位增益带宽约为4.2 MHz，相位裕度为63°。
