有光电隔离的L298N直流电机/步进电机驱动板

优势介绍：

1、对L298N的IN1、IN2、IN3、IN4、ENA、ENB六根控制线都进行了光电隔离，不管您是控制直流还是步进都能做到有效的抗干扰隔离。

2、为什么我们不是只隔离IN1、IN2、IN3、IN4，对ENA、ENB也隔离了呢？因为对直流电机调速的最好方法是通过控制ENA、ENB，所以如果您需要对直流电机调速的话，这样就能有效的抗干扰隔离。

产品参数：

1.驱动芯片：L298N双H桥驱动芯片

2.驱动部分端子供电范围VMS：＋5V～＋35V

3.驱动部分峰值电流Io：2A/桥

4.逻辑部分端子供电范围Vss：4.5-5.5V

5.逻辑部分工作电流范围:0～36mA

6.控制信号输入电压范围：高电平4.5-5.5V低电平0V
7.最大功耗：20W

8.存储温度：－25℃～＋130℃

9.驱动板尺寸:92mm*48mm

10.其他功能：控制电路状态指示灯、电源指示灯，逻辑部分板内取电接口。

CEPARK L298N电机驱动模块特点：

1. 本驱动模块对L298N的IN1、IN2、IN3、IN4、EN12、EN34六根控制线都进行了光电隔离，做到了控制端和驱动端电气完全隔离，它们之间不共电源，也不共地，信号传输完全通过光传输，彻底杜绝驱动电机时产生的峰值电压对控制系统的干扰，所以我们的电机驱动模块可以接3.3V或5V控制系统。故电路板体积较大，成本也比一般L298N驱动模块高。
2. L298N芯片的六根控制线IN1、IN2、IN3、IN4、EN12、EN34都带有LED状态指示灯，当控制线为高电平时指示灯亮，控制线为低电平时，指示灯灭。
3. L298N芯片六根控制线采用标准2.54间距插针留出，方便使用杜邦线与任意一款MCU相连。

 cepark  L298N电机模块原理图

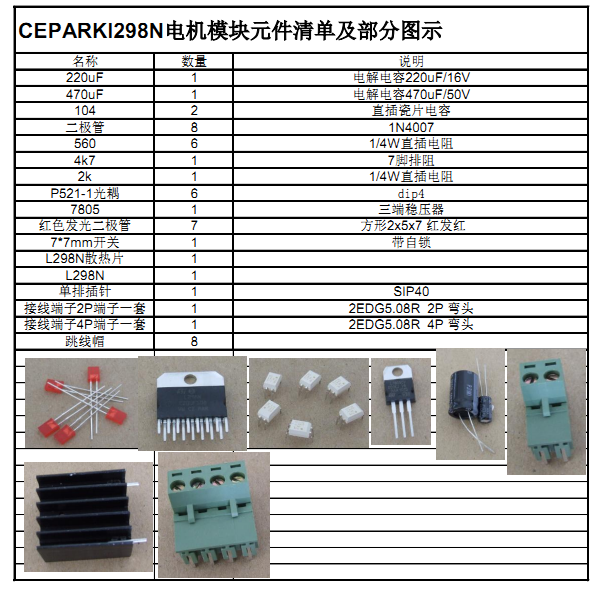

 cepark  L298N电机模块原理图元件清单
