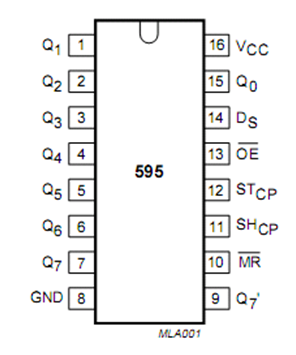

74hc595是8位串行输入转并行输出移位寄存器。驱动电流为35mA。
Q0—Q7: 八位并行输出端，可以直接控制数码管的8个段。
Q7': 级联输出端。可以将它接下一个595的DS端。
DS: 串行数据输入端。
74595的控制端说明：
/MR(10脚): 低点平时将移位寄存器的数据清零。通常我将它接Vcc。
SHCP(11脚)：上升沿时数据按Q0-->Q1-->Q2-->...-->Q7-->Q7’移位到移位寄存器，下降沿移位寄存器数据不变。使用的时候一般需要延时（脉冲宽度：5V时，大于几十纳秒就行了。我通常都选微秒级）。
STCP(12脚)：上升沿时移位寄存器内的数据输出到数据存储寄存器（即并行显示数据），下降沿时存储寄存器数据不变。(通常我将其置为低电平，) 当移位结束后，在STCP端产生一个正脉冲（5V时，大于几十纳秒就行了。我通常都选微秒级），更新显示数据。
