基于单片机AT89S52设计的自动往返电动小车(论文 电路 程序).pdf
时间:08-05 14:09
查看:12760次
下载:163次
简介：
摘要：
本自动往返电动小车可以实现在一段特定赛道上往返行驶，在特定路段限速通过，并且测量行驶时间和路程的功能。设计以改装的玩具小车为基本车架，以单片机AT89S52为控制中心，利用RPR220光电对管扫描赛道上区分路段的黑线，还通过该种光电对管计算小车车轮转过圈数，由此算出小车驶过路程。另外，系统运用L298N驱动小车的直流电机，并且可以在LCD1602上显示小车往返时间和路程。
设计任务
设计并制作一个能自动往返于起跑线与终点线间的小汽车。允许用玩具汽车改装，但不能用人工遥控（包括有线和无线遥控）。

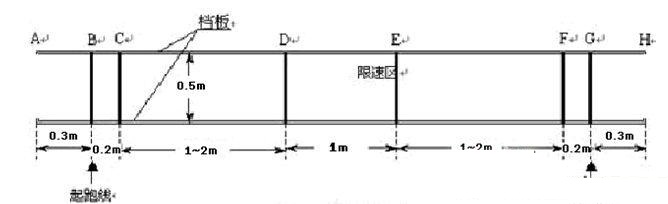

跑道宽度0.5m，表面贴有白纸，两侧有挡板，挡板与地面垂直，其高度不低于20cm。在跑道的B、C、D、E、F、G各点处画有2cm宽的黑线，各段的长度如图所示。
基本要求
- 车辆从起跑线出发（出发前，车体不得超出起跑线），到达终点线后停留10秒，然后自动返回起跑线（允许倒车返回）。往返一次的时间应力求最短（从合上汽车电源开关开始计时）。
- 到达终点线和返回起跑线时，停车位置离起跑线和终点线偏差应最小（以车辆中心点与终点线或起跑线中心线之间距离作为偏差的测量值）。
- D～E间为限速区，车辆往返均要求以低速通过，通过时间不得少于4秒，但不允许在限速区内停车。

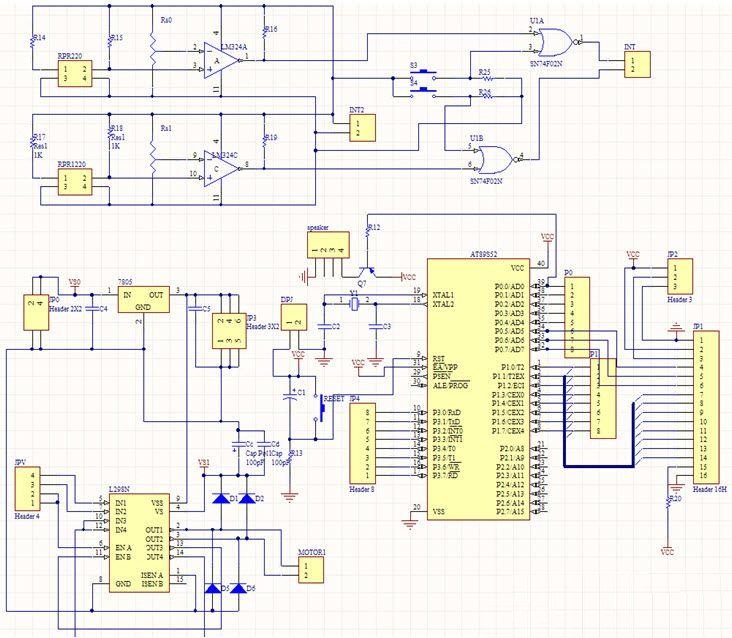

系统总体电路图
详情见上传文档
