ups电气接线图及ups各元件作用

UPS系统是为以下负载提供交流电源

不可中断供电；

需要保持十分精确的恒定电压；

对于主电源的暂态变化十分敏感。

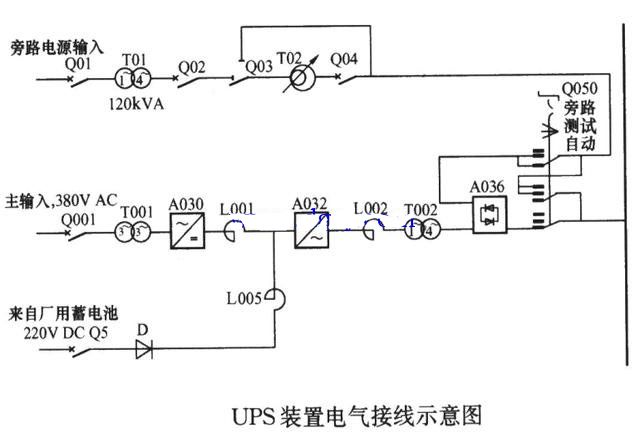

UPS系统图

UPS系统图

UPS各组成元件作用

（1）整流器

整流器的作用是将从保安电源来的380V交流电整流后向逆变器提供电源，它要承担机组在正常情况下不允许间断供电的全部负荷。此外，整流器还有稳压和隔离作用，能防止厂用电系统的电磁干扰侵入到负荷回路。

（2）逆变器

逆变器的作用是将整流器输出的直流电或来自蓄电池的直流电变换成单相或三相正弦交流电。它是不停电电源系统的核心部件。

（3）旁路变压器

旁路变压器由隔离变压器（T01）和调压变压器（T02）串联组成。隔离变压器输入侧设±5％的抽头。隔离变压器的作用是防止外部高次谐波进入UPS系统。调压变压器的作用是把保安段来的交流电压自动调整在规定范围内。

（4）静态切换开关A036

静态开关的作用是在来自逆变器的交流电源和旁路系统电源中选择其一送至负荷。它的动作条件是预先整定好的，要求在切换过程中对负荷的间断供电时间＜5ms。静态开关是一个关键性部件。手动旁路开关的作用是在维修或需要时将负荷在逆变回路和旁路回路之间进行手动切换。要求切换过程中对负荷的供电不中断。

（5）手动旁路切换开关Q050

此开关专为在不中断UPS负载电源的前提下检修UPS而设计的，”具有“先闭后开”的特点，以保证主母线不失电。

UPS投运操作注意事项

新安装或检修后第一次投用前应用500V摇表测绝缘,不小于0.5兆欧。

当UPS由旁路切逆变器，或由逆变器切旁路前，应注意观察同步指示LED6灯亮，否则，禁止切换。

UPS停用后，在30秒内不许重新投用。

UPS装置允许环境温度为0℃～40℃。

UPS操作应由两人操作，实行操作监护制。
