不要使用下图中左侧的电路：直接并联两个运放的输入和输出将导致严重的问题。不同的失调电压将引起输出电压相互调整。一个运放会做为电流源向另一个运放灌入电流，并可能因此而丧失所有的电流驱动能力。

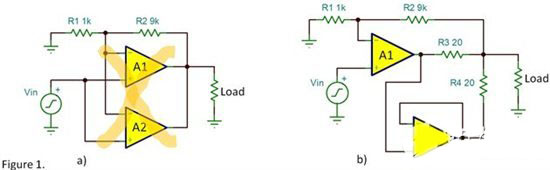

       图1b进行了改进。运放A1做为主输出，运放A2做为从输出，跟随主输出电压。即使A2的输出与A1会有轻微的不同，R3和R4也会促使系统合理的分配输出电流。反馈点从负载侧R3和R4的交点引出，以确保正确的压降。这些电阻的I?R压降会造成输出电压摆幅的一些损失，因此，你会想要减少这些电阻的阻值。但同时，A2的失调电压将产生额外的静态电流Vos/(R3+R4)。在这里选择电阻需要进行权衡。

       谨慎处理高速信号。系统希望A2能精确的跟随A1的输出。如果信号太快，A2的相位偏移将引起输出电压的差异，这将损失一部分输出电流。避免输出摆动过快是非常重要的。如果可能，在输入加上R-C滤波器，让A1输出的快速变化信号的速度低于压摆率，因为在快速变化时，两个运放的动态输出性能也许没有那么匹配。

       不要使用老一代的运放，这些运放有输出反向（相位反转）特性。如果A1的输出超过了A2的输入共模电压范围，同时它的输出电压反向，那么结果会非常糟糕。

       总之，彻底检查你的电路。通过SPICE仿真可以知道基本电路是否能工作，但是运放的模型却不能精确的预测电路中罕见问题的发生。搭建一个实验板并仔细检查所有信号和条件。如果你的运放有多个资源，你还要考虑不同制造商生产的器件的性能差别。
