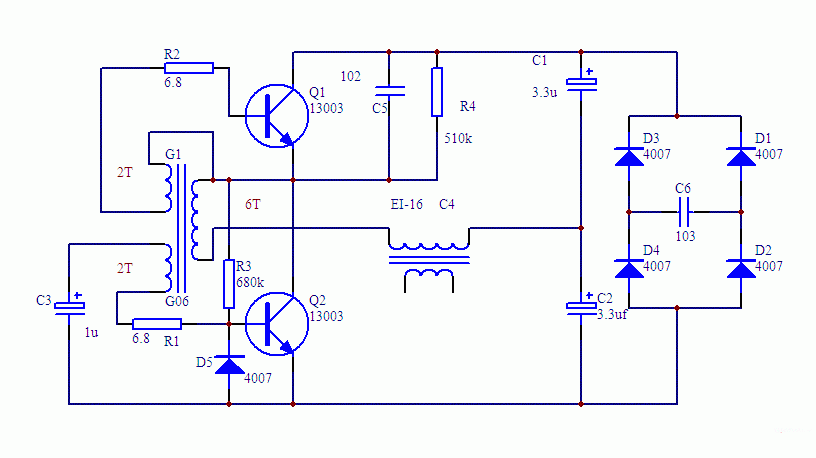

节能灯电子镇流器的家用小型霓虹灯电路、采用节能灯电子镇流器是由桥式整流部分、高频振器部分和输出电路等组成家用小型霓虹灯图1所示的电路，是一用节能灯电子镇流器的家用小型霓虹灯电路。

　　电路原理：节能灯电子镇流器是由桥式整流部分、高频振器部分和输出电路等组成。将原来的扼流圈改为图中的EI-16高频输出变压器即可成为霓虹灯高压电源电路。

　　图中EI-16采用14英寸黑白电视机的行输出变压器，高压包N2保持原状，将低压包原绕组拆除，再用直径0.38-直径0.41mmQ2型高强度漆包线在原塑料骨架上绕140匝左右。在EE型磁芯间垫一张纸片，再如图示接在T2处，高压包次级N2接到小型霓虹灯管头尾二端即可。

　　小型霓虹灯管根据自己的需要做成“福”、“喜”等吉祥字样，此电路可以带动直径10mm霓虹灯管2-3m.
