电磁阀控制电路图

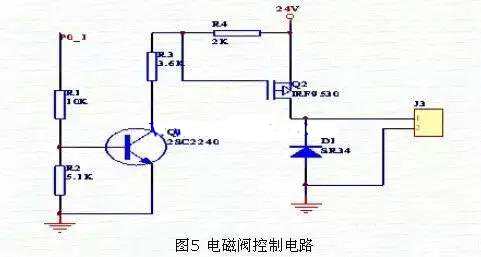

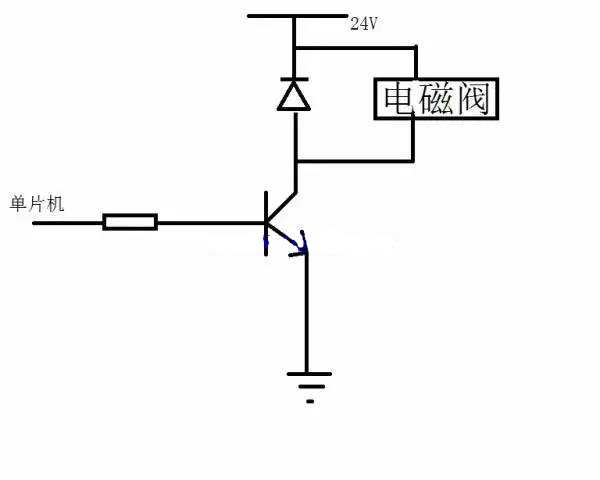

电磁阀控制电路：为了智能化地实现随时随地控制电磁阀的开关，主控芯片通过P0_1输出所需波形，通过下面的电路控制电磁阀的开合。电磁阀控制电路如图所示。
当P0_1输出为高电平时，三极管处于饱和状态，场效应管IRF9530作为电子开关，IRF9530加了驱动电压，漏极获得放大电流，电磁阀闭合；当P0_1输出为低电平时，三极管的基极电压为0，使三极管处于截止状态，场效应管也不符合导通条件，也处于截止状态，电磁阀断开。
二极管，作为三极管，或者MOSFET关断后，电磁阀，感性负载能量的泄放途径。
