8x8的LED点阵单色行共阳模块的内部结构图

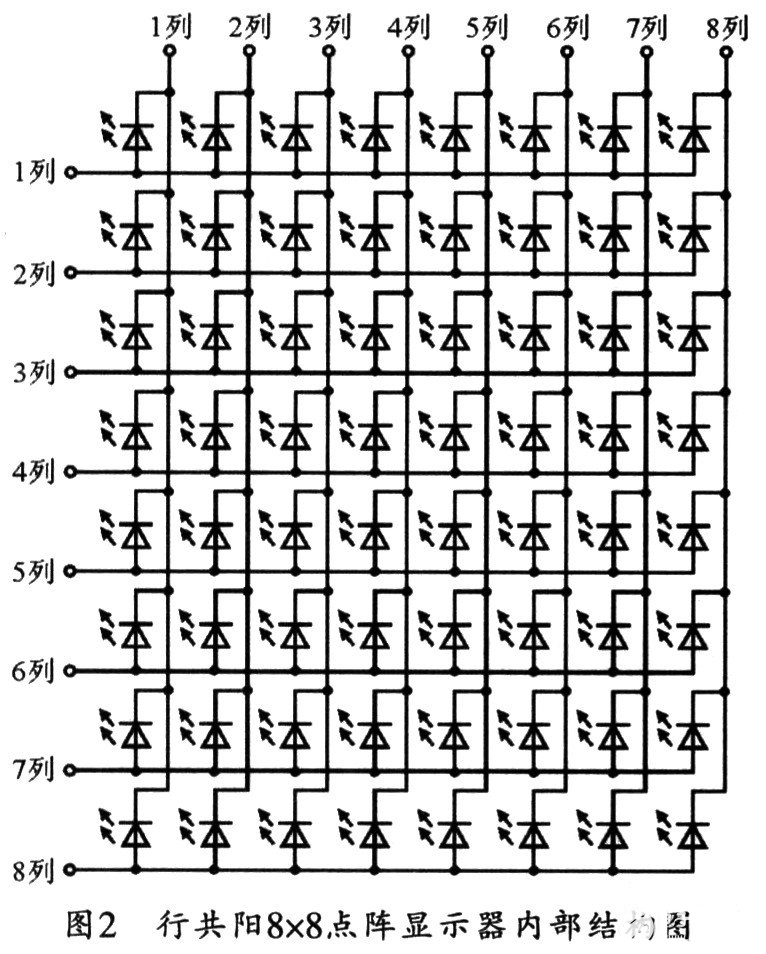

        8x8 LED点阵共阳模块内部电路图 下图是一种8x8的LED点阵单色行共阳模块的内部结构图,其单点工作电压Uf为1.8 V,正向电流IF为8~10 mA。当某一行线为高电平而某一列线为低时,其行列交叉的点就被点亮;而当其某一列线为高时,其行列交叉的点为暗;当某一行线为低电平时,无论列线如何, 对应这一行的点全部为暗。

一见钟情 发表于08-16 16:03 浏览65214次
