智能电话报警系统电路设计

  本智能报警系统充分利用现有电话网络进行设计,利用电话键盘操作电路、振铃识别电路、异地留言电路、自动识别主被叫摘挂机电路、双音频拨号(自振铃)电路等,解决报警不及时、漏报、误报等问题,并能提高电话接通率。主要用于家庭、店铺、办公室、具有贵重物品场所的防盗报警。

  智能电话报警器硬件设计

  主要电路设计

  1、拨号电路

  拨号电路采用HT9170和HT9200A分别作为双音多频(DTMF)信号接收器和发生器。自动拨号芯片采用串行式DTMF拨号芯片HT9200A,接收CPU送入的电话号码并向电话线送出双音多频信号,以使主叫和被叫用户之间建立联接。HT9200A的每一种输出频率由5位(D4~D0)不同的位码组合决定。当片选信号CE为低电平时,CPU通过P0.5口向HT9200A的数据输入端DATA串行输入5位编码,在CLK的下降沿将数据锁存,并从输出端DTMF通过模拟开关向电话线输送DTMF音调的拨号信号。

  信号发生器HT9200A

  HT9200A是一种串行式DTMF信号发生器,具有良好的温度适应性,其工作温度范围为-20~+70℃,采用8引脚DIP或SOP封装。

  信号接收器HT9170

  HT9170集成了数字解码器和带滤波器功能的双音频DTMF接收器,可工作在掉电模式和抑制模式下。HT9170采用数字化计算方法识别,将16倍的 DTMF音频解码后转化为4位代码输出。高精度的转换电容滤波器将音频DTMF信号分离为低频信号和高频信号,自带拨号音频阻波电路可省去前置滤波器所需的阻波电路。

  2、自动摘挂机电路

  自动摘挂机电路如图1所示。由三极管反相放大电路和继电器组成。系统检测信号电平为0~3.5 V,当系统检测到报警信号时,主控系统使PICK变为高电平,三极管导通,继电器吸合,K1接通,系统自动摘机。当用户执行完命令操作之后(如向外报警过程完成后),主控系统给PICK一个低电平,三极管截止,继电器释放,开关K1断开,自动挂机。

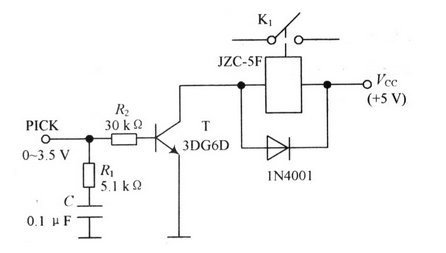

图1  自动挂摘机电路

  3、信号音检测电路

  电话系统拨号音,回铃音和忙音的音源频率平均为450 Hz(±25 Hz),只是断续比不同,且在时间上有明显差异(拨号音为450±25 Hz连续信号,忙音为0.35 s通,0.35 s断,回铃音为1 s通,4 s断)。故信号音为模拟信号。信号音检测电路需完成模拟量到数字量的转换。信号检测电路见图2。采用光电耦合器检测信号,电阻R1,R2用于分压,R3,D用于分流,各元件的参数如图中标注。信号经光耦后输出负脉冲信号,输出采用带施密特触发的反相器74LS19进行信号处理,转变成数字信号,供主控系统计数。

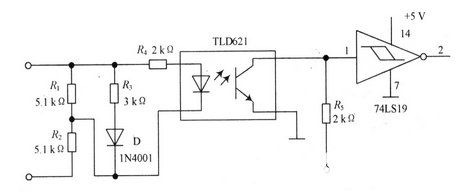

图2  信号检测电路

  计数时间为5 s,拨号音的计数下限为(450-25)&TImes;5=2 125,计数上限为(450+25)&TImes;5=2 375,即计数范围为2 125~2 375。同理,忙音的计数范围为1 041~1 212,回铃音的计数范围为425~475,无信号音的计数值应为0。故系统采用不同信号音相邻计数界限的中间值来区分不同的信号音。

  4、报警信号探测电路

  报警信号探测电路如图3所示。本系统选用AMN型热释电红外传感器进行探测。用性能较好的OP-07放大信号,用单电源供电,放大倍数设为 10(Au=R2/R1=10),当有人进入其探测范围时,传感器的2号管脚输出正向电平,经放大后产生报警启动信号送主控制电路。

  本报警器具有自动、快速、准确的特点,当警情发生时,能够自动拨打110,对方摘机后自动播放已录制好的语音报警内容。若遇到对方占线,能自动摘挂机,并能按照拨号、检测、放音的顺序自动循环。本报警器具有自动、快速、准确的特点,当警情发生时,能够自动拨打110,对方摘机后自动播放已录制好的语音报警内容。若遇到对方占线,能自动摘挂机,并能按照拨号、检测、放音的顺序自动循环。

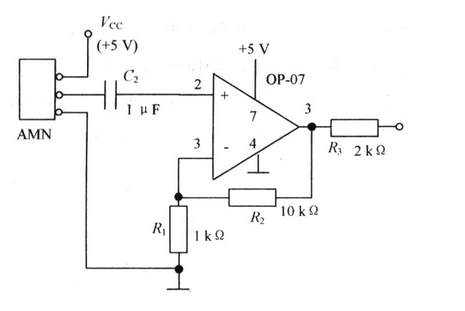

图3  报警信号探测电路
