TDA2003功放电路图设计

        TDA2003的技术指标于今日来说依然优异,现用它自制了一套微型2.1声道音响系统。

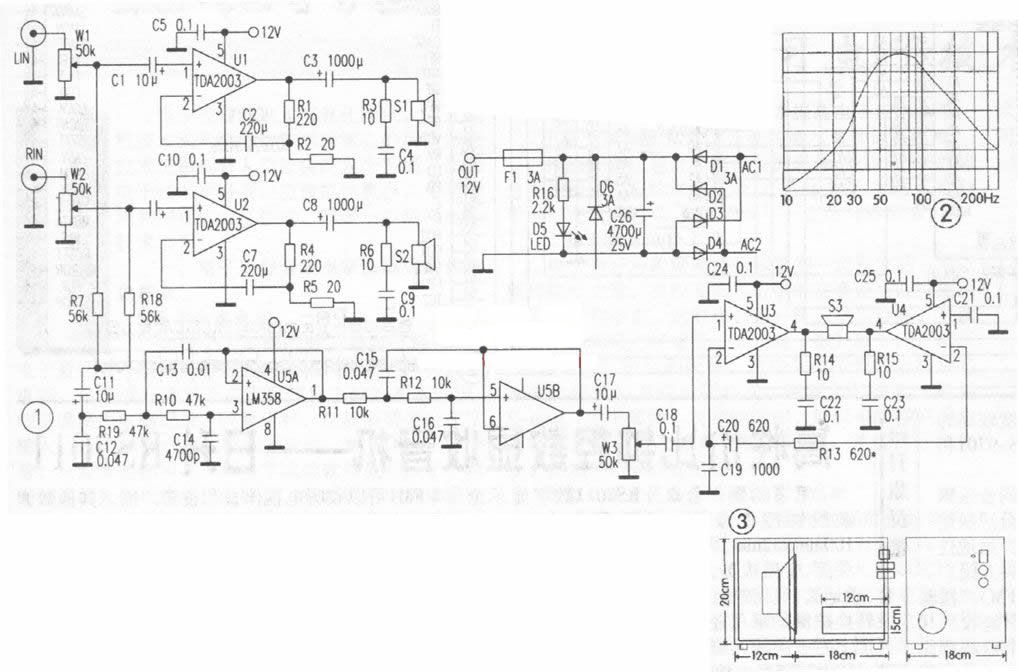

         整机电路如图1,左、右声道输出为6W,低音通道用两片TDA2003 BTL,输出功率18W。低频频响曲线见图2,三个声道集中在一块尺寸约11cm×5cm的板上。注意元件的排列,地线的走向不能形成环路,因此TDA2003需与散热器绝缘。由于总功率不大,散热器可用厚爱为0.2~0.3cm铝板制作,尺寸约10cm×15cm,变压器用12V40W的,电源部分设直流供电接口(可使用12V摩托车电瓶),正极输入串接3A二极管,以防极性接错。本电路无需调试,如不错焊,可一次成功。

         低音箱设计如图3,为ASW式结构,用厚度为1.2cm中密板加工,底板可拆装,内贴厚0.5cm吸音棉,将功放置于箱内,外露电位器、电源开关等。喇叭用5英寸PP盆泡沫边,25W/5Ω。电源线、左右声道线由后部钻孔引出,孔洞缝隙可用橡皮泥封堵,保证气密。
