常用继电器控制电路图

1、点动电路

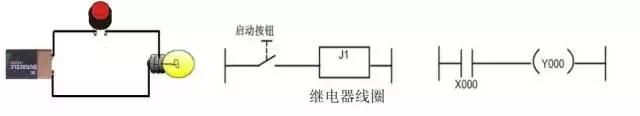

顾名思义:点则动,松则不动,即按下按钮开,松开按钮停。

2、带停止的自动保持电路

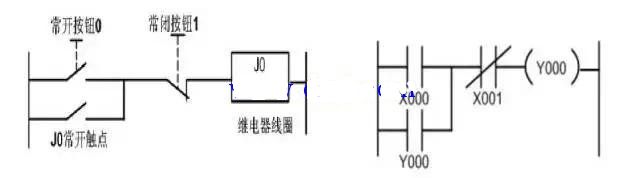

为保持电路状态的一种基本形式,主要用于保持外部信号状态。

3、自保持互锁电路

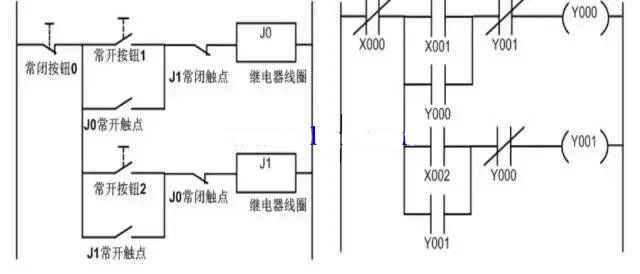

一个停止按钮,两个启动按钮,以先动作的信号优先另一信号因受联锁作用,在停止信号未动作前用不

会动作。

4、先动作优先电路

在多个输入信号的线路中,以 最先动作的信号优先。在最先输入的信号未除去之时,其它信号无法动作。

5、后动作优先电路

在多个输入信号的线路中,以 最后动作的信号优先。前面动作所决定的状态自行解除。
