avr单片机学习板 avr16最小系统介绍

【产品概述】

AVR最小系统液晶控制板不仅仅只是一个简单的最小系统。本系统板除了具有包括ISP下载口、JTAG仿真接口、USB供电口、电源供电口,串口等项目开发过程中常用的接口之外。还精心设计了多种液晶彩屏控制接口,使得本系统板不仅仅可以作为一个简单的最小系统来使用,同时还是一个多功能的液晶控制板。

同时还添加了SD卡座,可以直接将数据存储在SD卡中,从SD卡中读取数据。当系统板作为液晶控制板使用时,将图片显示数据存放在SD卡中将会很大的节约主控芯片的内部存储空间。

本系统板除了拥有5个独立按键之外,还特意设计了一个5向摇杆按键。如果想要开发一个小游戏,2.2寸彩屏显示界面+灵活的5方向摇杆将是一个很不错的组合!

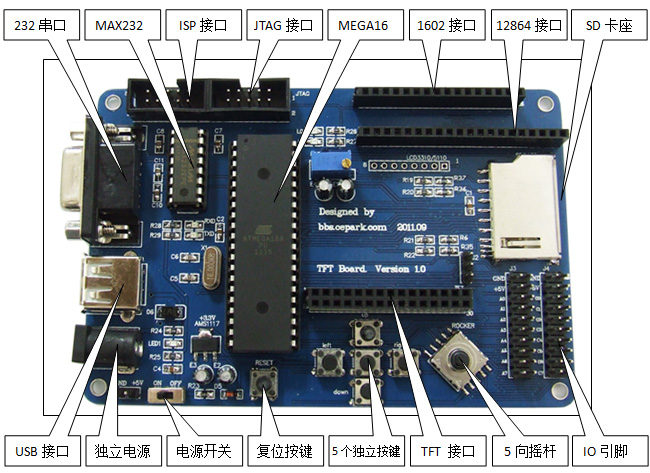

【硬件资源】

01. ATMEGA16A主控制芯片

02. MAX232串口控制芯片

03. IO引出口

04. 电源引出口

05. 标准ISP下载接口

06. 标准JTAG仿真接口

07. 串口通信接口

08. USB供电口

09. 独立电源供电口

10. 双向电源开关

11. 复位按键

12. 独立按键

13. 5方向摇杆

14. 1.8/2.2寸彩屏接口

15. SD卡卡座

16. LCD1602液晶接口

17. LCD12864液晶接口

【功能简介】

01. IO口全部引出,方便用户外接其他模块,做二次开发。

02. 板载ISP接口,支持ISP在线下载

03. 板载JTAG仿真接口,支持JTAG仿真器在线仿真调试。

04. 板载MAX232控制芯片以及串口座,可以方便的与PC机进行串口通信,不用再外接串口模块。

05. 板载5个独立按键,可以作为外部控制使用。

06. 板载一个5方向摇杆,可以控制上、下、左、右、中五个方向,功能可自定义。可作为游戏的控制杆。

07. 板载SD卡卡座,可直接接SD卡读写数据。

08. 板载LCD1602液晶接口,可以接LCD1602显示屏,实现1602液晶显示。

09. 板载LCD12864液晶接口,可以接LCD12864显示屏,实现12864液晶显示。

10. 板载1.8/2.2寸彩屏接口,可以实现彩屏显示,让显示画面更精彩。
