具有四个输出并基于微处理器的双定时器
时间:07-21 09:32 阅读:2111次
*温馨提示:点击图片可以放大观看高清大图
简介:基于Freescale半导体公司MCC908QY型8位闪存微型计算机的图1所示电路,可提供一个低成本通用双定时器,该定时器可代替单触发电路。您可以通过修改汇编语言软件来满足特定应用要求。

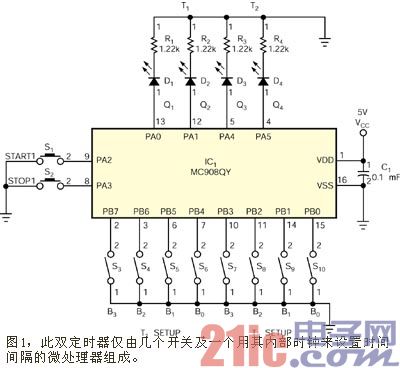

基于Freescale半导体公司MCC908QY型8位闪存微型计算机的图1所示电路,可提供一个低成本通用双定时器,该定时器可代替单触发电路。您可以通过修改汇编语言软件来满足特定应用要求。该电路采用微处理器 IC1的内部12.8MHz 时钟振荡器。内部时钟除以4即获得3.2 MHz时钟频率,此频率进一步除以定时器预定比例 64即获得50 kHz时钟。将定时器模数计数器除以 50000,可获得可产生1次/秒实时中断与主定时间隔 的1Hz 时基。

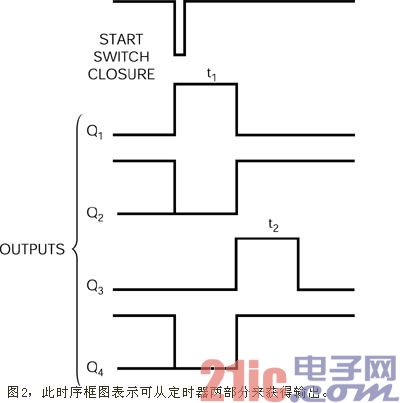

每组4个的两组开关(S3至S6及S7至S10),分别以1"16秒的递量设置时间间隔 t1和 t2。尽管该图只给出了单独的DIP 开关,但您也可采用十六进制编码的旋钮式开关来设置时间间隔。为演示起见, LED D1至D4显示时序周期内的输出状态。正常打开按钮开关S1与S2可开始及停止定时器工作周期。开始功能可启动主定时器,且仅当辅定时器停止时才工作。启动后,输出Q1在时间间隔t1内变为逻辑1(图 2)。输出Q2补充输出Q1,并将逻辑1保持至下一周期开始为止。在Q1的后沿,输出Q3在时间间隔t2内变为逻辑1。经历间隔t2后,输出Q4变为逻辑 1并保持至下一周期开始为止。您可在任何时候使用停止开关S2来终止一个周期,并将4个输出复位为逻辑1。
