1英尺=12英寸

1英寸inch=1000密尔mil

1mil=25.4um

1mil=1000uin mil密耳有时也成英丝

1um=40uin（有些公司称微英寸为麦，其实是微英寸）

1OZ=28.35克/平方英尺=35微米

H=18微米

4mil/4mil=0.1mm/0.1mm线宽线距

1ASD=1安培/平方分米=10.76安培/平方英尺

1AM=1安培分钟=60库仑 主要用于贵金属电镀如镀金

1平方英尺=9.29平方分米

1盎司=28.35克,此为英制单位

1加仑(英制)=4.5升

1加仑美制=3.785升

1KHA=1000安小时

1安培小时=3600库仑

比重

波美度=145-145/比重SG.

SG.比重（克/立方厘米）=145/（145-波美度)

1OZ=28.35克/平方英尺=35微米

1平方分米=10.76平方英尺

OZ是重量的单位！

国际上用单位面积的重量来控制铜皮的厚度，即l盎司＝305g/m2±10％，这时的铜皮的厚度等于35微米，1.4mil

有半盎的，有一盎的，还有两盎的

一盎是35UM

一盎是1.4mils

“由于敷铜板铜箔厚度有限,在需要流过较大电流的条状铜箔中,应考虑铜箔的载流

量问题. 仍以典型的0.03mm 厚度的为例,如果将铜箔作为宽为W(mm),长度为L(mm)的条

状导线, 其电阻为0.0005*L/W 欧姆. 另外,铜箔的载流量还与印刷电路板上安装的元件

种类,数量以及散热条件有关. 在考虑到安全的情况下, 一般可按经验公式0.15*W(A)来

计算铜箔的载流量。

一般情况下1mm线宽2OZ时，取设计电流为2A

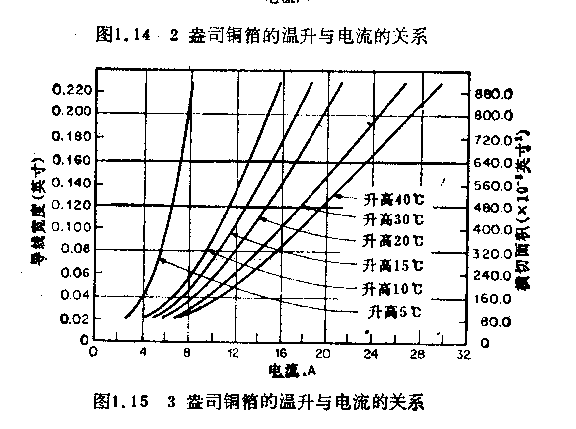

此主题相关图片如下：

此主题相关图片如下：

此主题相关图片如下：

做一般板子时，厚度为1.6mm，特大型板可用2mm，射频用微带板等一般在0.8-1mm 左右

其实多厚都可以 看你需要

本系统的ＰＣＢ采用厚１．６ｍｍ的ＦＲ－４板，２．４ＧＨｚ时电介质常数εｒ＝４．６～４．９，铜箔线的厚度为ｄ＞５０ｕｍ，匹配阻抗为５０Ω时，通过微带线的计算公式

Ｚ0=2）

（D：铜箔线厚度W：微带线宽度εr：介电常数ｈ：微带线与地距离。）

可算出铜箔线宽度。实际微波设计中采用软件仿真的方法来计算线宽，我们就是采用Ａｎｓｏｆｔ软件来设计射频电路的。

天线的设计可采用50Ω的SMA天线。考虑到尺寸和成本因素且射频波长短，可选用５０Ω的1/4波长偶极子微带印制板天线，改变铜箔线长度即可调节天线性能。为使其在2.4GHz更容易谐振，需将导线长度加长4～6mm。印制板上微带天线的形状就是一铜箔线长约为24mm的导线。也可采用天线制造商设计的微带天线，如GigaAnt公司的6dBi微带天线，体积小、成本不高但降低了设计难度，同时提高了系统的性能
