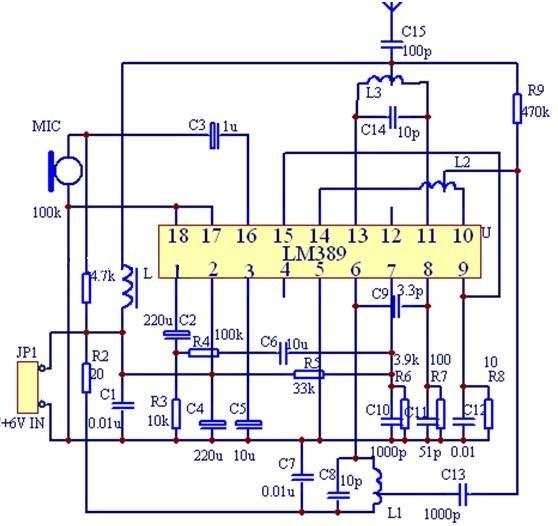

下图为用美国国半的集成电路制作的一款远程无线发射电路，不难看出，实际上就是利用它的音响放大部分作为话筒的音频放大，然后利用1脚输出的音频信号来调制后级的高频振荡部分，高频振荡就利用它内部的高频三极管来完成。它配合良好的调频收音机可以发射1KM的距离，电路中的电感用直径0.50mm的漆包线绕成直径6mm的空心线圈，其中心抽头。具体是L1，L3均为6匝，中心抽头。 L2为3匝，中心抽头。其性能要比晶体管制作的电路较稳定。以下是实际制作的图片和电路原理图。爱好者可以自已动手制作。
