物联网智能网关设电源电路设计

时间:09-15 14:02 阅读:1601次

*温馨提示：点击图片可以放大观看高清大图

简介：该网关设备采用220V交流供电，电源模块直接采用成型稳定的品牌幵关电源。该开关电源输出5V电压，供应板上弱电部分的电源需求。弱电部分为三块：核心板、扩展板和RS485接口板。这三部分的电源各自独立设计，互相隔离，避免了互相干扰。

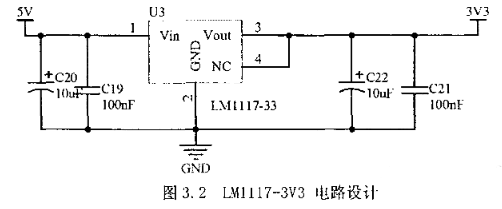

扩展板电源设计核心板上的电源主要有5V和3.3V两种。5V电源的耗电单位对电源的要求较低，可以直接使用开关电源提供的5V电源。由于核心板是搭载在扩展板上的，核心板没有单独的电源接口，因而核心板的电源也从扩展板上的5V电源接口引入。在扩展板上5V电源接口的入口处还引入了开关和保险丝，以方便设备的幵关和过流保护。3.3V供电的部分采用LM1117-3V3对5V电源进行稳压，电路原理图如图。
