一款汽车电子密码锁电路图设计

时间:09-26 09:58 阅读:4995次

*温馨提示：点击图片可以放大观看高清大图

简介：如今什么东西都涉及到安全，汽车电子也不例外，那么汽车电子是如何保证安全的呢？如何设计的呢？鉴于此，本文为大家讲解一款汽车电子密码锁的电路图设计，该汽车电子密码锁电路图可以有效的控制汽车的安全设置。

【导读】如今什么东西都涉及到安全，汽车电子也不例外，那么汽车电子是如何保证安全的呢？如何设计的呢？鉴于此，本文为大家讲解一款汽车电子密码锁的电路图设计，该汽车电子密码锁电路图可以有效的控制汽车的安全设置。值得大家学习。

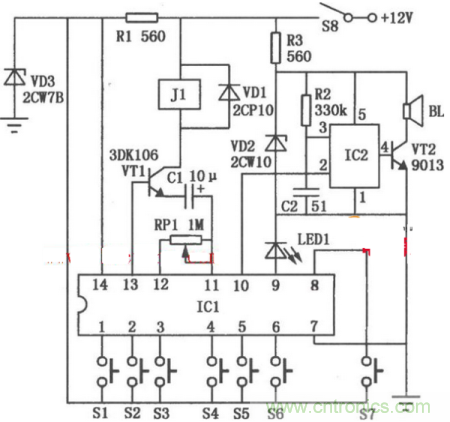

汽车电子密码锁电路图:汽车电子密码锁的电路原理如图所示。ICl为专用密码锁集成电路5G058，它的①～⑥脚分别外接按键开关到电源正极，这是6个有效输入键，开锁必须遵照Sl～S6这一顺序；⑧脚所接按键开关S7是假键输入端，可以随意接一个或几个按键混插在键盘中以假乱真；⑨脚是按键指示端，每个按键连通期间都会使外接发光二极管LEDl发光，确认该键输入为有效；⑩脚是报警输出端，如果不是按Sl～S6顺序输入或超过有效开锁时间，则输出高电平，触发IC2防盗报警语言集成电路SR8803A工作而使扬声器BL发出语言报警。汽车电子密码锁电路图，有效开锁时间由电容C1与电位器RPl的大小来决定。
