基于CD4518的BCD同步加计数器电路原理
时间:03-21 15:30 阅读:12694次
*温馨提示:点击图片可以放大观看高清大图
简介:基于CD4518的BCD同步加计数器电路原理

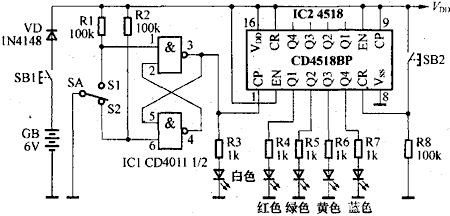

它由IC1中的两个与非门、单刀双掷开关SA等构成防抖动RS触发器,作为时钟信号发生器,IC2等组成BCD同步加计数器,各发光二极管作为输出电平显示器,高电平时发光二极管点亮,SB2为复位开关。由于实验采用CMOS数字集成电路,无需用开关二极管VD降压,仅用于防止电源引线接反损坏集成电路。
将单刀双掷开关SA掷向s2,接通电源开关,各发光二极管都不亮,输出端Q1~Q4皆为低电平。当SA掷向S1时,与非门输出端3脚为高电平,白色发光二极管点亮,Q1由低电平翻转为高电平,红色发光二极管点亮。按下复位开关SB2,计数器复位,各输出端处于低电平,松开SB2,计数器处于工作状态。当单刀双掷开关SA交替接触S1、S2时,每次接触S1白色发光二极管点亮之时,计数器进行加计数翻转,蓝色、黄色、绿色和红色发光二极管点亮时分别代表二进制8、4、2和1码位,进行0000~1001范围加计数。
