基于BA5104\BA8206的家用电风扇DIY遥控器
时间:03-22 09:18 阅读:13454次
*温馨提示：点击图片可以放大观看高清大图
简介：基于BA5104\BA8206的家用电风扇DIY遥控器（自已动手哦）
可对风扇实现以下功能：
#具有正常风，自然风，睡眠风和强中弱三种风速；
#具有定时模式，可在0.5---7.5小时内累进计时；
#具有一组独立式摆头（转页）控制功能；
遥控器部分开始组装
一般是从小的元件开始焊接，比如从100P电容；焊接过程就不再敷述，只说一下焊接注意事项和有几只需要注意方向的元器件。
PS1.在焊接电池弹片时，有极个别弹片固定爪偏长；可能会顶到按键贴膜，需要剪短一些。
PS2.在焊接电池弹片时，焊锡不可加得太厚。太厚的锡会影响以后电池的装卸。
PS3.注意电解电容的方向。
PS4.红外发射管成型。
PS5.注意红外发射管的方向。

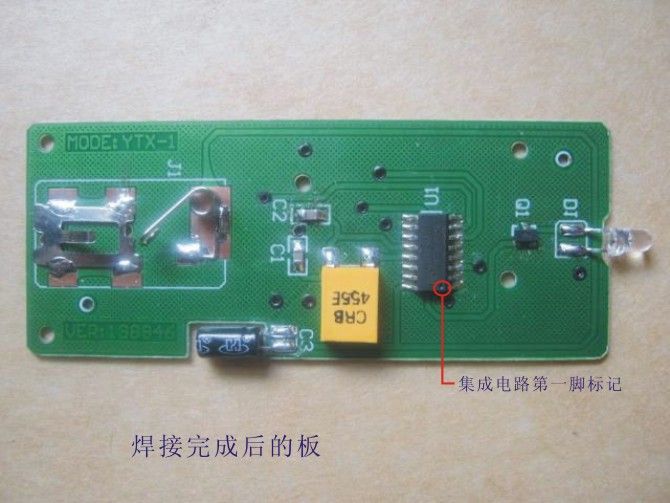

PS6.注意集成电路的方向
简单的测试
只需要用万用表的直流电流档分别测试整机的静态电流和动态电流就可。
接着测量动态电流
测试完成后，开始对电路板进行扩孔。（也可以先扩孔后焊接）
已经扩好的孔
锁好螺丝
装上电池
撕掉面贴背面的双面胶,将面贴贴在板上就大功告成了。
欣赏下自己的作品，还不错吧。

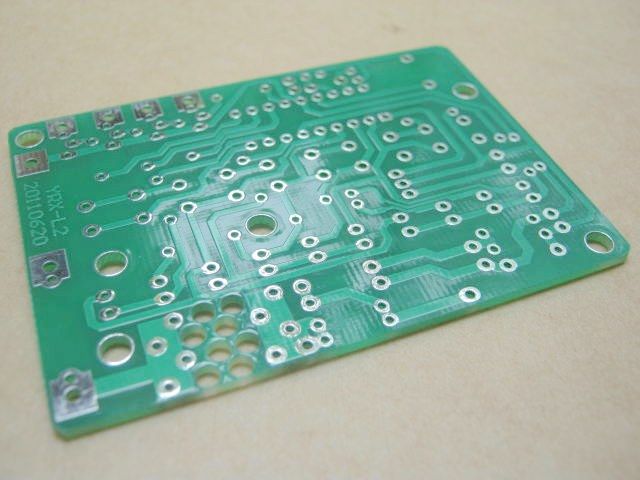

FR4/1.6MM厚军工级A料的接收控制板。
焊盘已喷锡，不易氧化，焊接更容易。
装好的接收控制板

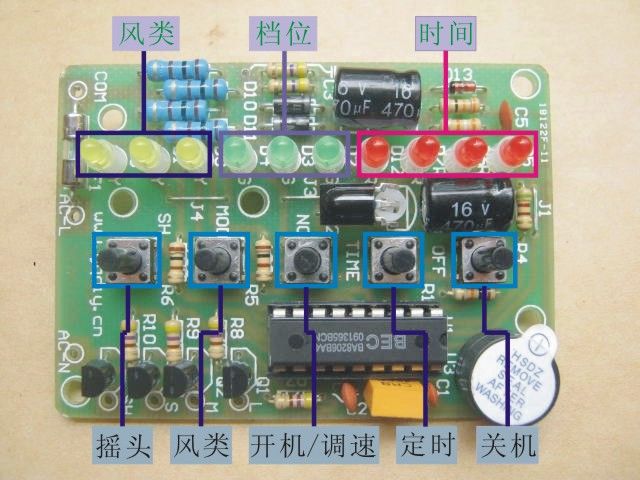

按键及LED指示说明
接线图
