在教学实验和教学研究中，信号发生器作为提供测试用电信号的仪器必不可少。目前通用的信号发生器一般只能输出常用的波形信号，不能满足某些特殊的需要，例如在电子测量教学中，通过用示波器测量晶体管的输出特性曲线实验，让学生理解晶体管测试仪的测量原理，就需要阶梯波信号。又如研究计数法测周期时，噪声信号引起的触发误差所需的某种噪声信号。鉴于教学实验和教学研究的需要，笔者设计了一种基于可编程逻辑器件CPLD的多波形信号发生器，此设计采用Max+Plus II开发平台，VHDL编程实现，整个系统除晶体振荡器和A/D转换外，全部集成在一片美国Altera公司生产的EPM7256SR208-15的芯片上。他除了输出常用的正弦波、三角波、方波以外，专门设计了一个任意波形模块(在本设计中为阶梯波波形数据)，以及两种波形线性组合共10种波形。任意波形模块可由用户自行编辑所需波形数据，经下载在不改变整个系统硬件连接的情况下，输出用户所需的特殊波形。该信号发生器输出波形的频率可数控选择，其范围为100 Hz～30 kHz。幅度调节范围为0～5 V。
1 设计原理
根据设计要求，多波形信号发生器由3部分组成，即时钟信号发生器、波形数据产生器和数/模转换电路。晶体振荡器产生稳定度很高的时钟信号，在时钟信号的作用下，波形数据产生器生成频率可变的波形数据数字信号，经数/模转换电路最终输出所需波形信号。幅度的调节可通过改变A/D转换芯片电阻网络的基准电压实现。基于CPLD的波形数据产生器顶层电路如图1所示。

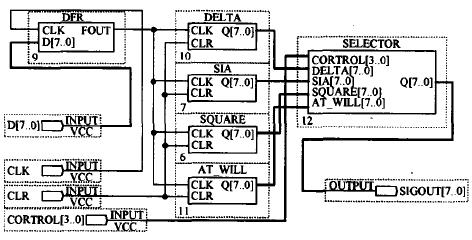

图1 波形数据产生器顶层电路图
图中DFR为数控分频器，根据仪器面板8位数字量开关产生的预置数据D输出不同频率的时钟，以改变输出信号的频率。在时钟的作用下，DELTA，SIA，SQUARE，AT_WILL模块分别产生三角波、正弦波、方波和任意波形的波形数据。SELECTOR(数据选择器)在面板上的波形选择开关CORTROL的控制下，选择输出不同的波形数据，送至A/D转换电路。A/D转换采用8位的DAC0832芯片。
2 各模块电路设计
2．1 数控分频器设计
数控分频器的功能是在输入端输入不同数据时，对输入时钟产生不同的分频比，输出不同频率的时钟，以改变输出信号的频率。本设计中利用并行预置数的减法计数器实现，他的工作原理是:减法计数器在并行预置数的基础上，在时钟的作用下进行减计数，当计数值为零时产生溢出信号，加载预置数据，并且将溢出信号作为分频器的输出信号，实现N分频信号输出。其分频系数N为N = D+1。D为预置数的值。为了得到占空比为50%的矩形时钟信号，将输出再进行二分频。由此，该分频器的总分频系数为2N。本设计中一个波形周期由64个时钟信号组成，则输出信号频率为:
时钟频率为4 MHz。数控分频器如程序1。
[程序1]
--略去申明部分
entity dfr is
port(clk:in std_logic;d:in integer range 0 to 255;fout:out std_logic);
end dfr;
architecture one of dfr is
signal full:std_logic; //定义内部溢出标志信号
begin
process(clk)
variable cnt9:integer range 0 to 312;
//内部变量，位宽同预置数据端
begin
if clk'event and clk='1' then
if cnt9= 0 then cnt9:=d; //计数值为0时，产生溢出信号
full<='1'; //同时，同步加载预置数据d
else cnt9:=cnt9=1;full<='0';//否则，进行减1计数
end if;
end if;
end process;
--略去二分频进程
end one;
2．2 三角波波形数据产生模块设计
该模块可设计一个可逆计数器实现。设计时设置一变量作为工作状态标志，在此变量为全0时，当检测到时钟的上升沿时进行加同一个数操作，为全1时，进行减同一个数操作。由于A/D转换采用8位的DAC0832芯片，且设64个时钟为一个三角波周期，则输出Q每次加/减8。
2．3 正弦波波形数据产生模块设计
用加法计数器和译码电路完成。首先对幅度为1的正弦波的一个周期分为64个采样点，根据正弦波的函数关系计算得到每一点对应的幅度值，然后量化为8位二进制数据，最大值为255，最小值为0，以此得到正弦波波表。加法计数器生成译码电路的64个输入值，译码电路查波表输出。如程序2。
[程序2]
--略去申明和实体部分
architecture one of sia is
begin
process(clk，clr)
variable tmp:integer range 0 to 63;
begin
if clr='0' then q<=0;
elsif clk'event and clk='1' then
if tmp=63 then tmp:=0;
else tmp:=tmp+ 1;
end if;
case tmp is
--查表输出部分程序
when 00=> q<=0;when 01=> q<=1;when 02=> q<=4;
……
when 29=> q<=252;when 30=> q<= 254;when 31=> q<=255;
……
when 61=> q<=4;when 62=> q<=1 when 63=> q<=0;when others=> null;
end case;
end if;
end process;
end one;
2．4 方波波形数据产生模块设计
通过交替送出全0和全1，并给以32个时钟延时实现，64个时钟为一个周期。
2．5 任意波波形数据产生模块设计
设计原理同正弦波。译码器查表输出设计方法可以使用户编辑任意波形时，依据所需波表数据，修改CASE语句中条件赋值语句的赋值源数据即可。
2．6 数据选择器设计
用CASE语句设计完成。在CORTROL的控制下选择输出一种波形数据输出，同时完成两种波形的线性组合。波形组合是将波形每一时刻的数值相加，为了不超出DAC0832的输出范围，做相应的除2操作 。如程序3。
[程序3]
--略去申明和实体部分
architecture one of selector is begin
process(delta，sia，square，at_will，cortrol)
variable a:std_logic_vector(9 downto 0);
begin
case cortrol is
when "1000"=> q<= delta;when "0100"=> q<= sia;
when "0010"=> q<= square;when "0001"=> q<=at_will;
when "1100"=> a:="00"& delta+sia;q<=a(8 downto 1);
when "1010"=> a:="00"& delta+square;q<=a(8 downto 1);
when "1001"=> a:="00"& delta+at_will;q<= a (8 downto 1);
when "0110"=> a:="00"& sia+square;q<=a(8 downto 1);
when "0101"=> a:="00"& sia+at_will;q<=a(8 downto 1);
when "0011"=> a:="00"& square+at_will;q<=a(8 downto 1);
when others= > null:
end case;
end process;
end one;

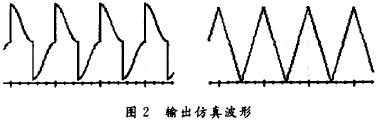

以上各模块电路在Max+Plus II开发平台上经编译、仿真符合设计要求后，用原理图输入法完成顶层电路的设计、综合，最后下载至型号为EPM7256SR208-15的CPLD芯片中，最终完成硬件电路连接。经测试符合设计要求。用Multisim仿真器仿真波形如图2所示。
图2中左图为正弦波+方波的输出波形，右图为三角波波形。从对输出10种波形的测试结果看:在整个频率范围内，频率误差最大为设计值的0.8%，最小为0.2%，低于传统的函数信号发生器的频率误差。
3 结语
实验表明，基于CPLD的多波形信号发生器实现了各种波形的产生，尤其是实现了传统的函数信号发生器不具有的一些波形的产生。输出波形频率按设计要求可调，并达到一定的精度。满足了教学实验和开发新的实验项目对特殊波形的要求。整个设计采用VHDL编程实现，其
设计过程简单，极易修改，可移植性强。另外由于CPLD具有可编程重置特性，因而可以方便地更换波形数据，且简单易行，所以为教学带来极大的方便。
