本文介绍基于C54x的DSP的软件开发环境与编译器，汇编器，链接器的使用，对开发流程也有所涉及。

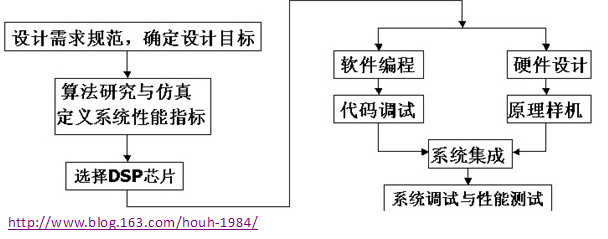

以下是基于DSP的实时系统开发设计框图

首先根据需求设计规范，确定设计的目标，然后进行算法研究和仿真，定义系统性能指标，根据性能指标选择DSP芯片，之后就是开发和系统集成测试部分，包括软件和硬件部分。在信号处理中需要考虑的是DSP算法和软件 仿真，在非信号处理中，需要考虑具体的应用环境、可靠性、可维护性、功耗、体积、重量、成本等。

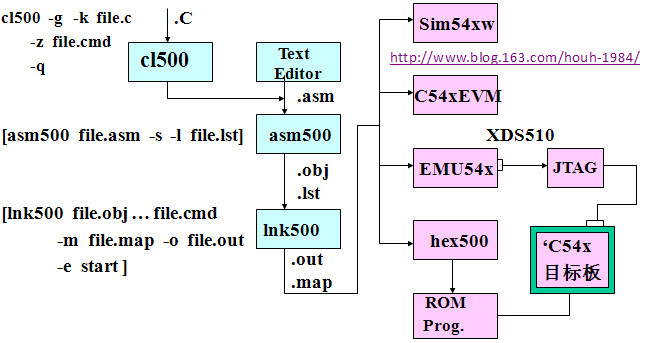

1、'C54xx软件开发过程

编译链接

编译器：cl500 -g -k file.c -z file.cmd -q

汇编器：[asm500 file.asm -s -l file.lst]

链接器：[lnk500 file.obj … file.cmd-m file.map -o file.out -e start ]

在CCS集成环境中通过 Build Options 选择各选项

2、汇编语言程序的编写格式及COFF(Common Object File Format)文件的一般概念

（1）汇编源程序组成及格式：

[标号][：] 助记符 操作数，操作数 [ ；注释]

（2）常用伪指令：用它控制汇编和链接过程，不占存储空间；

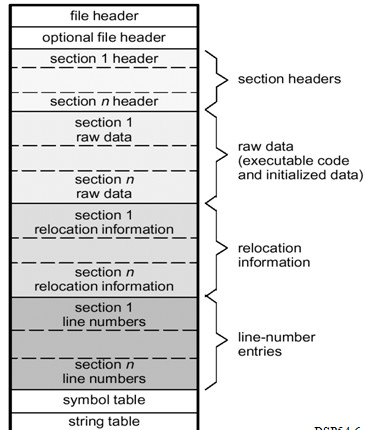

（3）COFF文件一般概念：

1.定义：能被'C54x执行的、由汇编器和链接器创建目标文件格式；

2. 优点：便于模块化管理；

3. 格式：有三种：

COFF0、COFF1、 COFF2，每种格式只是标题形式不同，数据部分是相同的；默认格式是COFF2；

② 段(Section)的概念：

定义：在存储器图中占据相邻空间的代码或数据块称为段，是组成目标文件的最小单元；

符号：段都用"．"开始，用小写字母表示；

段的分类：

(ⅰ) 已初始化的段：包括数据、程序代码等

. text .data .sect .asect等

(ⅱ) 未初始化的段：为未初始化的数据（变量）预留空间

.bss .usect等

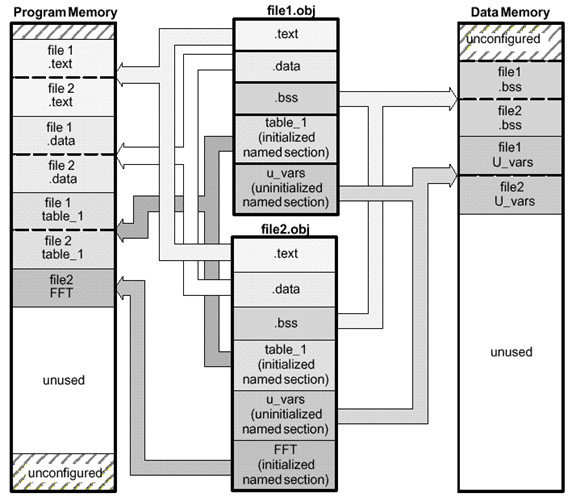

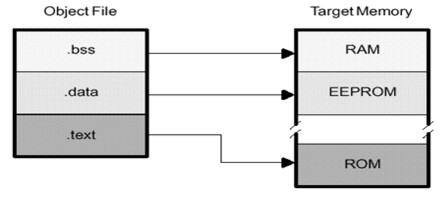

目标文件中的段与目的存储器间的关系：

（4）段的处理：

#汇编器在汇编时，根据汇编伪指令用适当的段将各部分程序代码和数据代码连在一起，构成目标文件；

#链接器将各个段重新定位到目标存储器中；

3、汇编器： .asm 文件 .obj 文件

(1)主要功能：将汇编源程序汇编成一个可以重新定位的目标文件（.obj 文件）；

#按需要生成列表文件（.lst 文件）；

#为每个目标代码块设置一个段程序计数器（SPC）；

#定义和引用全局，需要时在列表文件后面附加一张交叉引用表；

#汇编条件块；

#支持宏调用；

(2) 汇编器对段的处理和列表文件：

#汇编器根据汇编指令，处理和识别各个段，并将相应的段加到已存在的段中，建立单一的段；

(3) 汇编命令格式及汇编伪指令

#命令格式：asm500 [ input file [ object file [listing file] [option]

# option、汇编伪指令功能及分类以及常用汇编伪指令可以参考用户手册

4、链接器

(1)主要功能：根据链接命令或链接命令文件（. cmd文件），将一个或多个COFF目标文件链接成可执行的输出文件（.out文件）和按需要生成存储器映象文件（.map文件）。

(2)链接器对段的处理：

#把一个或多个COFF目标文件中的各个段作为链接器的输入段，经链接后在一个可执行的COFF输出模块中建立相应的输出段；

#为各个输出段选定相应的存储器地址；

#链接器根据汇编器建立的段，确定这些段存放在目标存储器中的位置称为重定位；

(3) 链接命令格式及链接伪指令：

1.命令格式：

lnk500 file1.obj file2.obj –m file.map –o file.out –e start

2. option

3.链接伪指令：

□存储器指令（MEMORY）：

定义目标系统存储器配置图，包括存储器的命名、规定它们的起始地址和长度；

□段指令（SECTIONS）：

告诉链接器如何将输入段组合成输出段，以及将输出段放在存储器的什么位置；

(4) 链接命令文件（.cmd文件）的编写：

5、应用C编译器时建立的段

1. 初始化的段

□.text－可执行的代码和常数（PAGE 0）；

□.cinit－初始化的全局和静态变量表（PAGE 0）；

□.const－字符串常数和初始化的全局和静态变量（PAGE 1）；

□.switch－ C中switch语句描述的表格 （PAGE 0）；

2. 未初始化的段

□.bss－为全局和静态变量保留的空间（PAGE 1）；（在程序开始时，C boot 程序把放在ROM中的.cinit section的数据拷贝到.bss section中 ）

□.stack－系统堆栈存储器（PAGE 1）；（堆栈存储器用作函数的参数传递和分配局部变量）

□.sysmem－为C中动态存储器分配函数保留空间（PAGE 1）（如malloc、calloc等，其块大小由head伪指令定义）

﹡.data section由汇编器建立，用于初始化数据段，C 编译器不用这个段；
