无论是哪款单片机应该都有对应的中断的功能，中断在嵌入式系统的地位毋庸置疑。LPC1768微处理器包括4个外部中断，分别是EINT0、EINT1、EINT2、EINT3对应的引脚分别是P2.10~P2.13，这几个引脚也可以作为通用IO口使用。名个外部中断可以设置成低电平/高电平或上升沿/下降沿有效，它们还有一个功能就是可用于将处理器从睡眠、深度睡眠或掉电模式中唤醒。涉及到外部中断的寄存器主要有以下几个：

寄存器名称

描述

功能

默认值

EXTINT

外部中断标志寄存器

设置或查看中断标志

0x00

EXTMODE

外部中断模式寄存器

设置电平触发或边沿触发

0x00

EXTPOLAR

外部中断极性寄存器

设置为高/低电平或上升/下降沿触发

0x00

PINSEL4

引脚功能选择寄存器

选择P2引脚的功能

0x00

因为实验选用中断方式而非查询方式来测试中断，因中P2.10口接有一个按键，所以就用这个按键来作个简单的中断实验，由于是选用的是下降沿触发，所以还涉及一个寄存器：IO2IntEnF这个寄存器的功能是使能P2口的下降沿中断功能。因为只是实验，所以电路很简单，还是使用的前两次用的电路图，如下所示：

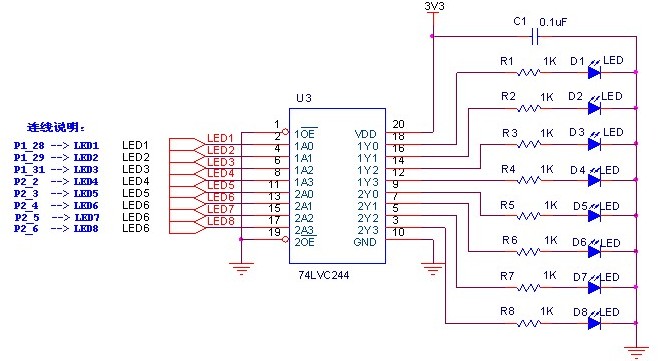

图1LED指示电路

还有一个电路，其实就是在P2.10口上接了一个轻工触按键，以触发外部中断，这里就不上图了。好了，由于实验内容简单，下面给出中断程序，关于主程序有兴趣的话可以参看附件中的，里面有完整的Real MDK4.10建立的工程工件：

/*********************************************************************************

文件名称：extint.c

功 能： LPC1768的外部中断函数

编译环境： MDKV4.12

时 钟： 外部12Mhz

日 期： 11/08/18

作 者： 懒猫爱飞

备 注：NULL

---------------------------------------------------------------------------------

修改内容：NULL

修改日期：XXXX年xx月xx日 xx时xx分

修改人员：xxx xxx xxx

**********************************************************************************/

#include "includes.h"

volatile uint32_t eint0_counter = 8; // 初始化时第一个灯亮

/********************************************************************************

* 函数名称：void EINT0_IRQHandler （void）

* 函数功能： 外部中断0函数入口

* 入口参数： 无

* 出口参数： 无

* 备 注：无

*******************************************************************************/

void EINT0_IRQHandler （void）

{

SC -> EXTINT = EINT0; /* 清中断*/

switch（eint0_counter%8）

{

case 0: Led1Neg（）； /* LED1状态取反*/

break;

case 1: Led2Neg（）； /* LED2状态取反*/

break;

case 2: Led3Neg（）； /* LED3状态取反*/

break;

case 3: Led4Neg（）； /* LED4状态取反*/

break;

case 4: Led5Neg（）； /* LED5状态取反*/

break;

case 5: Led6Neg（）； /* LED6状态取反*/

break;

case 6: Led7Neg（）； /* LED7状态取反*/

break;

case 7: Led8Neg（）； /* LED8状态取反*/

break;

default:break;

}

eint0_counter++; /* 计数值加1 */

}

/********************************************************************************

* 函数名称：uint32_t EINTInit（ void ）

* 函数功能： 外部中断0初始化函数

* 入口参数： 无

* 出口参数： 返回TURE或FALSE

* 备 注：如果是返回false则说明中断入口函数没有在中断向量表中建立

*******************************************************************************/

uint32_t EINTInit（ void ）

{

PINCON -> PINSEL4 = 0x00100000; /* 将P2.10脚设置为EINT0即第二功能*/

GPIOINT -> IO2IntEnF = 0x200; /* 设置为下降沿触发*/

SC -> EXTMODE = EINT0_EDGE; /* 外部中断模式选择为边沿触发*/

SC -> EXTPOLAR = 0; /* 外部中断1极性设置，此处选默认的低电平或下降沿*/

NVIC_EnableIRQ（EINT0_IRQn）； /* 使能外部中断0 */

return（ TRUE ）；

}

这个程序只有两个函数，一个是中断处理函数，没有什么不好理解，在这里不总结，关于中断初始化函数，前面都是设置相关的中断寄存器的，关于寄存器是怎么设置的可以看一下LPC1768的手册，上面都有详细的说明，在这里不再码字总结。关于void NVIC_EnableIRQ（IRQn_Type IRQn）这个函数，它在core_cm3.h中有定义，其实就是设置中断使能寄存器ISER，从名字就可以看出来了，它的功能就是使能中断。这次外部中断没有用查询的方式，查询方式的原理就是设置好中断，使能中断，然后主程序一直查询中断位是否有中断，然后再执行相应的措施。相对来说查询方式比较消耗软件系统资源，但程序也不是太难，关于其它几个外部中断与此类似。
