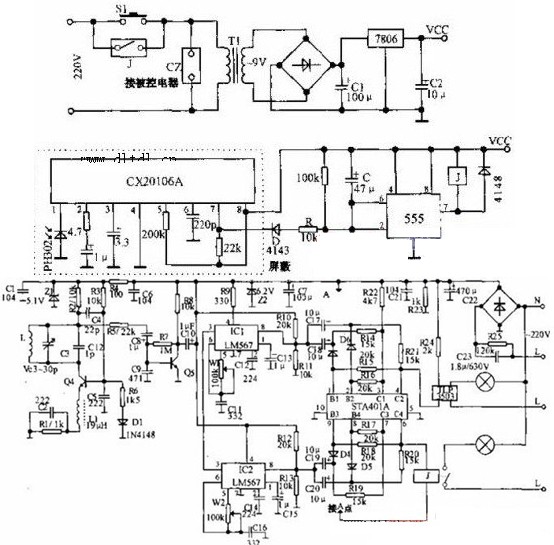

本文介绍的是一款自制通用型红外遥控电路。该红外遥控器主要是用于家用电器，当红外线接收管PH302接收到来自遥控器的信号时，经CX20106A选频放大器输出一个低频信号，此低电平信号经D及R对C充电，使C负端电位下降到低于1/3Vcc时，555电路放电管截止，继电器触电释放，切断供电电源。电路中RC可设置动作灵敏度，一般按下遥控器3-5秒即可。接通电源时按下S1电路即被继电器自锁。主电路如下图所示。
