ARM是32位,地址空间是2的32次幂,4G地址空间。所有的外设(FLASH,RAM,SD卡等等)都映射到这4G的空间上。比如大部分ARM7都把 RAM映射到0x40000000,所以对RAM的操作就在0X40000000开始的地址上。FLASH从0X0开始。使用FLASH还要考虑地址重映 射,就是选择片内FLASH或片外FLASH。
FLASH一般是8位或16位,当它接到32位的ARM上时,地址位就会错位。对于16位FLASH,FLASH的A0要接ARM的A1。对于8位 FLASH,FLASH的A0要接ARM的A0。ARM的A0对应8位,ARM的A1对应16位,ARM的A2对应32位,如果FLASH 是32位,那么FLASH的A0接ARM的A2
32位的FLASH,FLASH的A0要接ARM的A2,因为32位地址表示4个字节,每 次要跳4个字节的话,那么就是从A2开始才变化,A1 A0不变化
16位的FLASH,FLASH的A0要接ARM的A1,因为16位地址表示2个字节,每次要跳 2个字节的话,那么就是从A1开始才变化,A0不变化
8位的FLASH,FLASH的A0要接ARM的A0,因为8位地址表示1个字节,每次要跳1个 字节的话,那么就是从A0开始才变化。
对于 16位的FLASH ,我们可以这样认为:16位存储器的设计者将低位A[0]省掉 了,我们只要读取一次就可以得到两个字节,读取的
这个地址对应于ARM发出的地址的A[21..1],即实际上是存储器需要的偶地址(偶地址是针对ARM发出的地址而言的)。
LPC2200,S3C2410A,S3C2440等都是上述这样的,当然也有不同的。
IMX27和BF537这两款CPU都是不管存储器是多少位的的,都是直接A0-B0,没有任何考虑错位的情况,是因为他们的存储控制器已经内部作了处理
了,三星的如S3C2443\S3C2450\S3C6410等后续的也都是这样子了
再来看看外部总线配置EMC和外部总线功能引脚的关系:
OE:输出使能 OUT EABLE
WE:WRITE EABLE 写入使能
CE:chip EABLE 片选
ALE:地址锁存使能(ADRESS LOCK EABLE)
BLS:字节选择信号
重点看 WE BLS 的关系
在LPC2200系列ARM中,为了适应外部存储器组的宽度和类型,EMC提供了一组字节选择信号,要实现这些功能,需要对相应存储器配置寄存器中的 RBLE位进行设定。
对外部存储器组进行写访问时,RBLE位决定WE信号是否有效;
对外部存储器组进行读访问时,RBLE位决定BLSn信号是否有效。
外部存储器的接口取决于存储器组的宽度(32位、16位、8位,由BCFG的MW位决定)。而且,存储器芯片的选择也需要对BCFG寄存器的RBLE位进 行适当的设置。选择8位或者不按字节区分的的存储器的时候,RBLE位应该为0,在读访问期间EMC将BLS[3:0]拉高。当存储器组为含有字节选择选 择输入的16位或32位存储器组成的时候,RBLE位应该为1,在读访问期间EMC将BLS[3:0]拉低。注意这里没有对RBLE为0或1的时候,写访 问期间BLS[3:0]引脚的电平作出交代。

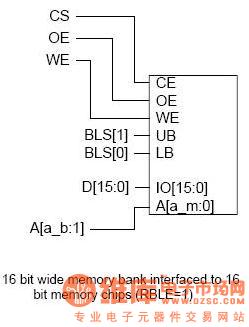

以16位宽的存储器组连接16位的存储器芯片为例(这种情况比较常见,周立功的easyarm2200就是这样的)。很显然这里RBLE位应该为1。
BLS[1]、 BLS[0]分别接到了存储器芯片的UB、LB脚。作为16位的存储器芯片,要取得16位宽度的字,无论是读访问还是写访问,UB和LB位都必须为低电平 0。作为16位的ram,程序中不可避免的存在对它的写操作。程序能正常运行就说明对它的写操作是成功的。可以进一步推断在写访问期间,BLS[1] 、BLS[0]是低电平的。当存储器组为含有字节选择选择输入的16位或32位存储器组成的时候,RBLE位应该为1,在读访问期间EMC将 BLS[3:0]拉低。在写访问周期EMC同样是将BLS[3:0]拉低。
这种操作也符合使用8位单片机时候的习惯,WR扮演了“写”的角色。

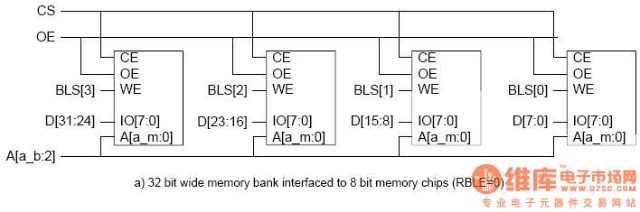

下面是32位宽的存储器组连接8位的存储器芯片,很显然这里RBLE位应该为0。
网友wag提出这样 的问题,能否用ARM的WE引脚直接连接到存储器芯片的WE引脚。有这样的问题可能是源于以前的习惯,也可能是不清楚RBLE位为0时,写访问期间 BLS[3:0]引脚的状态。
LPC2210/2220 User Manual 上面介绍了RBLE=0的时候的读写情况。EMC的WE信号没有被使用。在写周期,BLS[3:0]拉低,将数据送到要写入的地址。对于读周 期,BLS[3:0]拉高。
网友sky421提到“我用的是2214, 接一片8位的RAM,写的时候WE脚不会有变化,BLS0在变化”
我个人理解,如果RBLE=0,BLS引脚就取代了WR的功能,WR脚就不可以 使用了。
有心的朋友可以用逻辑分析仪测一下,实际情况如何,验证一把。
总结,当RBLE=1,WR 有效,BLS充当字节选择,其随WR,OE的变化而变 化,读、写操作时 BLS都是低电平,此时用于有字节选择的外部设备。
当RBLE=0,WR无效,此时用于无字节选择的外部设备,BLS可以充当 WR信号,而WR 无效。
不是ARM9 S3C2440的,但是有相似之处!
存储器映射:
0-1G(0x0000,0000 - 0x3fff,ffff):片 内Flash.
1-2G(0x4000,0000 - 0x7fff,ffff):片内RAM.
2-3.5G(0x8000,0000 - 0xbfff,ffff - 0xdfff,ffff):片外存储器。
3.5G - 3.75G(0xe000,0000 - 0xefff,ffff): VPB外设。
3.75G - 4G(0xf000,0000 - 0xffff,ffff): AHB外设。
虽然ARM7的寻址空间为4G,但是LPC2200系列只提供A0~A23总共16M的地址。片选信号CS0 - CS3是A24和A25的译码输 出,将片外存储区0x8000,0000 - 0x83ff,ffff划分为bank0 - bank3,共16M*4=64M.这4个bank可以被分别配置为8/16/32位总线宽度。复位时,bank0的总线宽度由Boot1:0引 脚决定, bank1为32位,bank2为16位,bank3为8位。
字节定位信号(BLS0 - BLS3)协调总线宽度和外存芯 片数据线宽度。
当Memory由“字节宽度器件”(如62256)或 者“未按照字节区分的多字节器件”组成时,应将RBLE设置为"0"。此时,读访问时EMC将BLS0~BLS3拉高。
当Memory由“含有字节选择输入的16位或32位器件”组成时,应将RBLE设置为"1"。此时, 读访问时EMC将BLS0~BLS3拉低。
所以,当Memory由62256组成时,由于不需要“片内字节选择输入”,故令RBLE = '0',则BLS0~BLS3只会与nWR同步,可以代替nWR使用。
但是,当Memory由IS61LV25616AL组成时,由于该芯片有"nLB"和"nUB"控制低/高8位的输入,故令RBLE = '1',则BLS0~BLS3与nRD和nWR都会同 步,此时,不可以使用BLS0~BLS3代替nWR信号。
地址数据总线:D0 - D31, A0 - A23, OE, WE, CS0 - CS3, BLS0 - BLS3
启动后由P2.7/P2.6控 制引导方式,然后由程序设置MEMMAP决定中断向量的映射。
BCFG0 - BCFG3控制读写延时和总线宽度。注意复位后的默认值。
PINSEL2控制引脚功能。
Boot Block
LPC2114/2214的BootBlock被固化在最高的Flash块中,运行时被映射到0x7FFF,E000 - 0x7FFFF,FFFF的区域。而LPC2210没 有片内Flash,但它有8K片内ROM存储了BootBlock,也被映射到0x7FFF,E000处。
