空调温度控制器-单片机课程设计
时间:10-24 14:58
查看:1314次
下载:162次
简介：
本次设计就是要通过以MCS-51系列单片机为控制核心，实现空调机温度控制器的设计。利用实验仪上的显示电路、键盘、或开关电路、A/D转换电路，模拟空调恒温控制。可以利用实验仪上的电位器模仿温度变化，制冷可以用发光二极管模拟，也可以控制直流电机模仿压缩机的运行。要求可以用键盘或开关设定恒定温度，当外界温度超过设定温度不一致时，就要启动加热或制冷压缩机，从而对空气温度进行调节，使空气温度与设定温度保持一致。

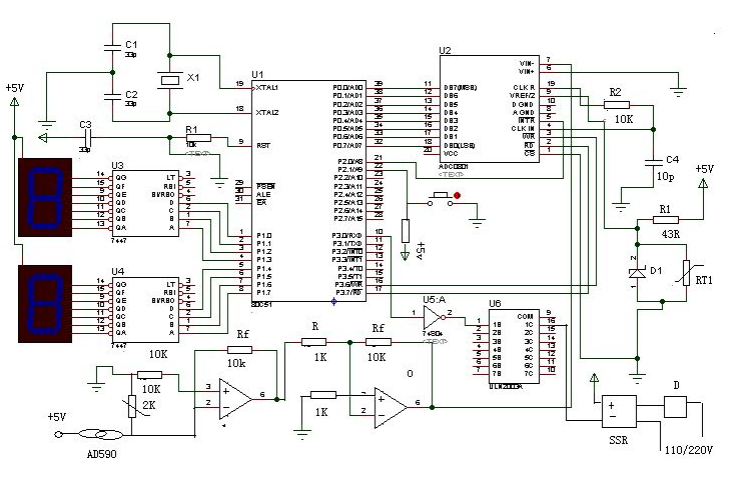

按照空调温度控制器的设计要求，系统的硬件应包括以下几部分：
（1）电位器：利用电位器模拟空气温度的变化，将空气温度的模拟量送入A/D转换器中。
（2）A/D转换器：空气温度的模拟量经过A/D转换器转换为电压输出量，再将输出量送入单片机中。
（3）单片机：将空气温度与设定温度相比较，从而驱动空调机的发热或制冷。
（4）键盘：用于输入设定的温度值。
（5）LED显示：用于显示设定的温度值和空气温度值。
