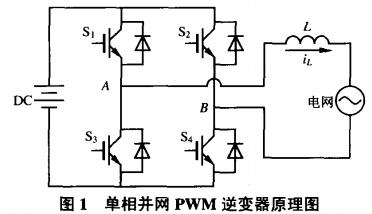

根据 并网 P WM 逆变器运 行特 点， 分析论述 了两态滞环调制和三态滞环调制工作原理 。 研 究和 设计 了一种具有倍频 效果的三态滞 环控 制逆变器 并网系统及 其状态转 移控 制逻辑 。 在并网效率 、 并网电流脉动和开关频率等方面对两种滞环控制方式进行了对比研究 。 P s p i c e 仿真和样机实验验证了在输 出电流和环宽设定相 同的情况下 ， 三态滞环调制较之两态 电流滞环调制具有倍频控制的效果 ， 可在相对低 的开关频率下获得较快 的动态响应 ，有利于降低 功率 管开关损耗 ，提高并网系统运行效率 。 系统可实现功率因数为 1 的并网电流输出 ，且具有稳定性好 、电流脉动小等优点
