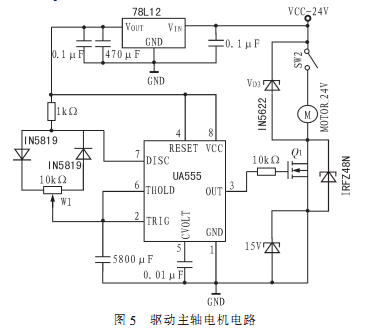

为了提高PCB板制作的效率，改变传统的化学腐蚀制板工艺，使用机械仿形铣制作电路板的方法，设计了以ATMEGA16单片机为核心部件的PCB板雕刻机控制系统。其中包括PCB雕刻机的基本功能、主要硬件电路设计和软件的实现流程，并给出了相关设计电路。重点分析了雕刻机步进电机的驱动电路以及主轴电机的驱动电路，该雕刻机经实际运行，系统工作良好，可有效提高PCB板的制作效率。
