一种宽带零中频收发前端设计.pdf-资料-课设毕设-论文

一种宽带零中频收发前端设计.pdf

我要纠错

时间:02-05 11:36 查看:2162次下载:163次

立即下载0金币
1.49 MB

简介：

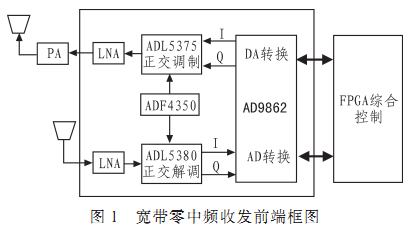

针对数字相控阵雷达通道数众多，而零中频架构具有小体积、低成本的优势，介绍了一种宽带零中频收发前端的设计。该方案采用了ADI公司的宽带正交调制器ADL5375作为发射上变频器，宽带正交解调器ADL5380作为接收下变频器，以AD9862的发射路径和接收路径分别作为DAC和ADC。经过硬件软件的测试，幅相不平衡约在0.22 dB/10.2°，镜像抑制比达8.343 dB。各功能模块性能良好，可以作为适合FPGA通用的宽带零中频收发前端平台。
