使用Arduino 时候，经常需要控制大电流或者高压负载。但是Arduino 只有最大5v，20mA 的引脚输出。必须要通过扩流电路。扩流的方法有很多。下面介绍几种方法，适合在不同场 合下面使用。

注意：下述电路图的负载均用电阻符号代替，符号标志是电子学的负载符号RL， 就是R（load）的意思。

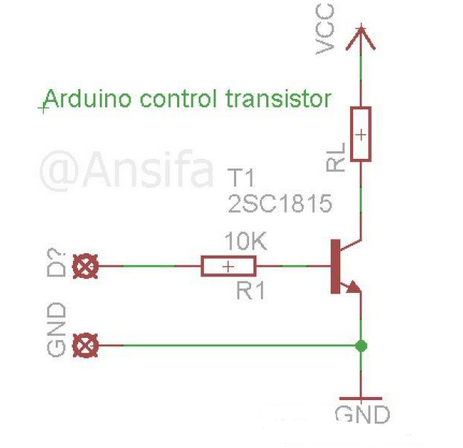

1、小功率NPN三极管扩流（适用于扩展后负载电压5v 以下，负载电流建议<1A）。 Arduino 输出引脚直接连电阻驱动三极管基极。

优点：简单方便，成本低。开关频率上限直接由三极管决定，可以做的很高；

缺点：受控大电流和Arduino 直接连通，所以外置驱动电源不建议超过5v，以免外置电源 的电压通过Q1 倒灌到Arduino 引脚引起Arduino 烧坏。

选材：三极管Q1 可以选用小功率的NPN 三极管。推荐型号有2SC1815，2N2222，8050， 2SD882 等(点元件名看对应数据手册，下同)；基极电阻R1 必不可少，否则会导致Arduino 因为引脚负载过大而发热甚至烧毁。R1 阻值在100Ω~10k 之间均可，推荐值1kΩ。所有电 阻功率无要求，贴片0805 以上，直插1/8w 以上的就行，以下所有电路均使用这种电阻规格。

2、固态继电器（光耦）扩流（适用于220V 交流直接控制，或者大功率直流控制，建议用 于负载电流0.2A~40A 间）

使用现成的固态继电器可以很方便的被Arduino 控制。对于Arduino 来说，驱动固态继电器 就像驱动一个LED 那么简单。
