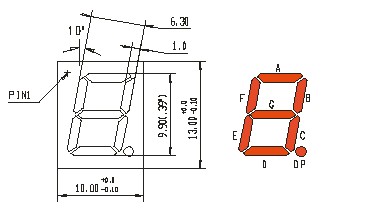

《七段数码管引脚图》

数码管使用条件：

a、段及小数点上加限流电阻

b、使用电压：段：根据发光颜色决定；   小数点：根据发光颜色决定

c、使用电流：静态：总电流 80mA（每段 10mA）；动态：平均电流 4-5mA     峰值电流 100mA

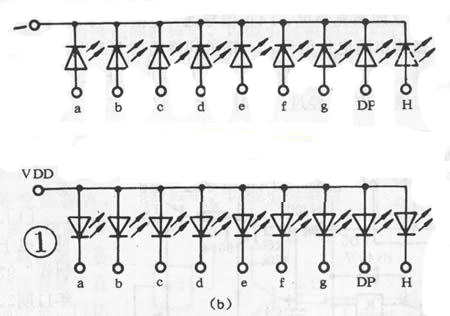

上面这个只是七段数码管引脚图，其中共阳极数码管引脚图和共阴极的是一样的，4位数码管引脚图请在本站搜索我也提供了数码管使用注意事项说明：

（１）数码管表面不要用手触摸，不要用手去弄引角；

（２）焊接温度：２６０度；焊接时间：５Ｓ

（３）表面有保护膜的产品,可以在使用前撕下来。

数码管测试方法与数字显示译码表

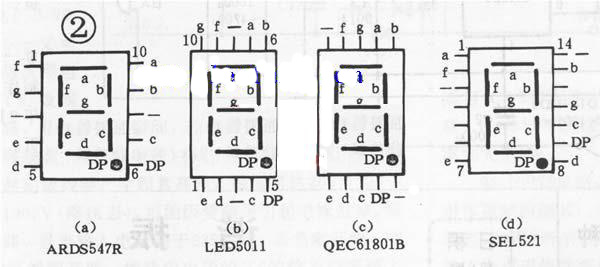

数码管引脚图，一般都是一样的。

数字对应数码管显示控制转换字节
（共阴编码）
显示－－HGFE,DCBA－－编码
0 －－0011,1111－－0x3F;
1 －－0000,0110－－0x06;
2 －－0101,1011－－0x5B;
3 －－0100,1111－－0x4F;
4 －－0110,0110－－0x66;
5 －－0110,1101－－0x6D;
6 －－0111,1101－－0x7D;
7 －－0000,0111－－0x07;
8 －－0111,1111－－0x7F;
9 －－0110,1111－－0x6F;
共阳为编码取反即可，
接线为高低端口对应接法。

备注：第一脚的识别很简单，看管脚的底部，有一个方块型的就是第一脚。或者正面（就是显示那面）超你，左下角第一个为第一脚。
