PIC16C54是一种价格低廉的单片机，目前在家用电器中得到了广泛的应用。本文介绍PIC16C54在消毒柜中的应用。该消毒柜采用臭氧消毒，具有消毒与加热功能，适合对碗筷等进行干燥和消毒。

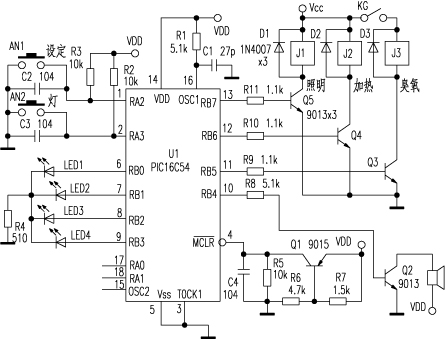

功能介绍附图为消毒柜控制器电原理图。LED1、LED2为臭氧消毒指示灯，LED3、LED4为加热指示灯。开机时所有指示灯均熄灭，按一下AN1则LED1亮，J3吸合，臭氧发生器开始工作；45分钟后，LED1熄灭，LED2点亮；45分钟后，LED2熄灭，LED3点亮，同时J3释放，J2吸合，臭氧消毒结束，进入加热干燥阶段。30分钟后，LED3熄灭，LED4点亮，再经过30分钟后LED4熄灭，J2释放，整个消毒、加热干燥过程结束。需要不同种类的消毒、加热干燥时，可以通过按AN1进行选择，每按一次AN1，点亮的LED指示灯下移一位，只进行余下的消毒、干燥程序。本消毒柜有四种消毒干燥程序：

1)LED1亮消毒45分钟→消毒45分钟→加热30分钟→加热30分钟

2)LED2亮消毒45分钟→加热30分钟→加热30分钟

3)LED3亮加热30分钟→加热30分钟

4)LED4亮加热30分钟

AN2单独控制J1，按一下AN1，J1吸合，再按一下AN1，J1释放，该继电器用于控制消毒柜内的照明灯。

电路原理为降低成本，PIC16C54采用RC振荡器，工作频率为4MHz。由于R1、C1与PIC16C54的供电电压都对RC振荡器的频率有影响，为使定时时间准确，要用频率计测试第{15}脚(CLKOUT，频率为1/4振荡频率)的输出频率是否为1MHz。如果偏差较大，则需要调整R1、C1的大小。RA2、RA3用于检测按钮，平时通过R2、R3上拉为高电平，有按钮按下时变为低电平。RB0～RB3为输出口，用于驱动发光二极管，显示工作状态。RB4为提示音输出，当有按钮按下时，发出“嘟”声。RB5～RB7用于驱动继电器，对外部设备进行控制。KG为门吸开关，只有当消毒柜门关闭时臭氧发生器才能工作，防止臭氧泄漏。

软件编制由于臭氧发生器工作时产生较大的脉冲干扰，因此本电路对抗干扰有较高的要求，在软件设计时要充分考虑到这一点。另外PIC16C54具有看门狗(WDT)功能，可以在软件进入死循环时重新启动单片机。在程序恰当的地方加入CLKWDT指令，以免正常运行的程序被WDT打断。

下面给出在RB4输出提示音的程序供读者参考，输出频率2kHz，时间100ms。

BEEP MOVLW 0C8H ；设置时间为

100ms

MOVWF COUNT1

LOOP1 CLRWDT ；清看门狗

BSF RB，BEP；RB4输出高电平

MOVLW 053H ；置延时时间

250μs

MOVWF COUNT2

LOOP2 DECFSZ COUNT2，1；延时

GOTO LOOP2

BCF RB，BEP ；RB4输出低电平

MOVLW 053H ；设置延时时间为

250μs

MOVWF COUNT2

LOOP3 DECFSZ COUNT2，1；延时

GOTO LOOP3

DECFSZ COUNT1，1

GOTO LOOP1

RETLW 0


