许多吸油烟机采用轻触式开关控制，用低价的单片机(如PIC16C54)做吸油烟机控制器可以获得较好的效果。

除了PIC16C54外，类似的还有麦肯电子的单片机MDT2005等，只要通过一个简单的转换程序，就可以将PIC16C54的程序转换为MDT2005的程序，给选用芯片带来了很大方便。

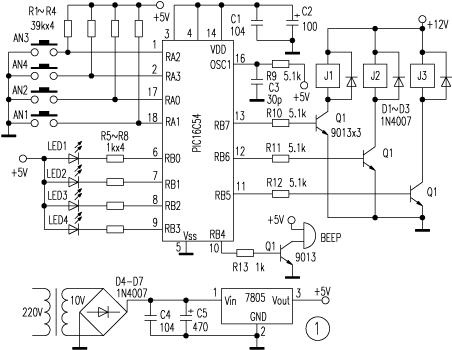

图1是采用PIC16C54的吸油烟机控制器电路，其功能如下：J1控制吸油烟机的照明灯，按一下AN1，LED1变亮，同时继电器J1吸合。再按一下AN1，LED1熄灭，J1释放。J2、J3是控制吸油烟机风扇的转速，按一下AN2，LED2变亮，同时J2吸合，此时按一下AN3，LED3变亮，LED2熄灭，同时J3吸合，J2释放。再按AN2则LED2变亮，LED3熄灭，J2吸合，J3释放。继电器J2、J3是互锁的，两者只有一个能够吸合。AN4为开关，控制AN2和AN3。按一下AN4，LED4变亮，这时可以按AN2、AN3对J2、J3进行控制，再按一下AN4则LED4熄灭，亮着的LED2或LED3也熄灭，吸合着的J2或J3也同时释放。在LED4不亮的状态下，按AN2或AN3不起作用，AN1则不受影响。

图2为该电路的电气安装图。

由于该电路要控制电机，因此对抗干扰的要求很高。可从电路和软件两方面考虑。在电路方面，全部电路装在两块线路板上。单片机和按键在小板上，安装在吸油烟机的面板上。继电器、电源在一块较大的线路板上，安装在吸油烟机内部，两板间用一根5芯电缆连接。在软件方面，应在内存中保存一些输出端口寄存器的备份，并经常进行对比分析，若发现输出端口寄存器被干扰信号修改，就用备份数据恢复。由于PIC16C54内置WDT，因此应使WDT处于使能状态，并在程序的适当位置加入清WDT的指令。目前该控制器已在多款吸油烟机中得到应用，效果良好。
