0 引言

随着物联网和软件技术的快速发展，轻松便捷的煮饭方式越来越受人们青睐，智能、环保、节能型高端电饭锅将会成为未来备受瞩目的商品，特别是可远程控制的全自动智能电饭锅将会成为未来发展的方向。

目前国内外对智能家居的技术研究较多，多数是用无线数据传输技术实现，但系统设计成本高。而对电饭锅的全自动化技术研究则少之有少，没有引起人们的重视。本文改造了传统的电饭锅，设计了可全自动化控制的电饭锅，并采用GPRS模块，普通手机等简单、廉价的设备开发出了一款可靠性较好的远程电饭锅控制系统，能使电饭锅及时、适量、准确的为人们做饭。

1 系统的硬件构成及原理

系统总体框图如图1所示，设计采用的是模块化的设计思想，有利于系统的组装和调试，缩短开发周期。

由于电饭锅信息传输的数据量少，时效性要求不是很高，因此系统主要采用基于GSM网络提供的短信业务。

它的原理如下：手机通过GPRS网络发送控制短信到GSM 模块中，单片机通过读GSM 模块取得控制命令字并解析得到明确的命令信息，控制继电器动作，完成对电饭锅的控制并以短消息的形式将命令执行情况通过GSM模块反馈到用户的手机上。

2 系统的各硬件实现

本系统主要由全自动电饭锅和智能控制电路系统组成。全自动电饭锅在传统电饭锅的基础上添加机械装置改造而成，智能控制电路系统则由电源模块、GSM模块、单片机模块、状态检测和控制模块四个主要部分组成。

2.1 全自动电饭锅的设计

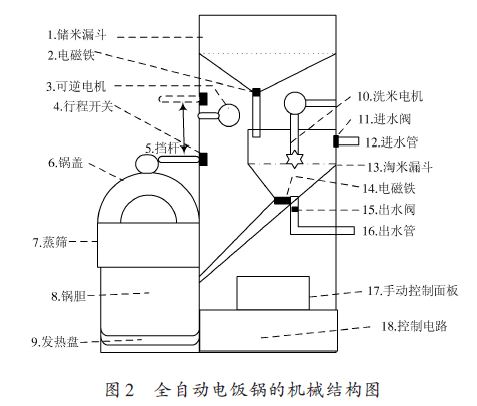

传统的电饭锅无论是保温自动式、定时保温式、还是新型的微电脑控制式，在实时方面已得到长足的发展，但仍然存在明显的缺陷与不足，如定时时间过长会影响饭的口感等，有效地解决目前电饭锅存在的各种缺陷，是创新与发展的方向。其中电饭锅的全自动化和远程智能控制是未来电饭锅技术发展的一个方向，要实现电饭锅全自动控制，全自动电饭锅是前提，本文结合全自动洗衣机的设计思想，在传统电饭锅的基础上，通过增加适当的机械装置，设计出来的全自动电饭锅如图2所示。

设计包括储米、取米、淘米、放米以及加水装置。顶端漏斗为储米装置，直径25 cm,高12 cm,可一次性存放约5 kg大米。取米装置由储米漏斗底端的电磁铁实现，电磁铁选用直流电磁铁HCNE1-1039,由于卡槽采用倾斜设计，减小了米粒的摩擦阻力。淘米装置由洗米电机和淘米漏斗构成，其中洗米电机选用TN-40.180/HC685G100618.

放米装置由电磁铁和档杆构成，电磁铁同样选用HCNE1-1039,档杆由可逆电机控制，可以升降，采用行程开关限位，实现电饭锅锅盖的开闭。加水装置由电磁阀和进水管构成，电磁阀选用2W160-15.总的机械动作有储米、取米、淘米、放米以及加水等，单片机接收到控制命令后通过I/O输出高低电平控制继电器来实现。

2.2 智能控制电路系统的设计

2.2.1 电源模块设计

GTM900C 在上电启动，登陆GPRS 网络，发送数据等过程中，通常有较高的电流消耗[3],最高达2 A,故电源芯片必须满足至少2 A 的最大电流供给。电源电路主要由MIC29302 -BT组成，其芯片产生3.8 V电压，给单片机和GTM900C模块供电，如图3所示，该电路基本能满足条件。另外1脚是使能端，可接到单片机端口使在不进行联网时芯片不工作，降低功耗。

2.2.2 单片机模块设计

系统MCU选用美国德州仪器公司生产的MSP430系列单片机MSP430F149.它是一款低电压(1.8~3.6 V)，高性能16位单片机，其中断源多，可以任意嵌套，使用时很灵活。此单片机还具有低功耗空闲和掉电模式，支持软件设置睡眠和唤醒，能满足本系统需求。

2.3 GSM模块设计

出于制作成本和兼容性的考虑，系统采用华为公司的GTM900C芯片，由于单片机的I/O口逻辑电平为3.6 V,与GTM900C的I/O口2.85 V的逻辑电平相差不大，所以无需电平转换就能进行硬件对接。GSM模块和单片机的连接较简单，将两者串口接好，在单片机端将串口参数设置好即可发送相应的AT指令对模块进行操作。GSM模块与单片机的连接情况如图4 所示。通信速率为9 600 Kb/s,采用8位异步通信方式。

系统上电以后，单片机启动GTM900C,查询SIM 卡状态，再控制GTM900C 完成模块初始化单片机进入睡眠状态。

当有新短消息到达时，由GTM900C 模块向单片机发送指令唤醒，单片机读取短信内容并解码，I/O口输出高低电平，控制继电器动作，完成对电饭锅的控制，处理完毕后用指令将短信从SIM卡中删除，然后重复上述过程。
