Altera BGA 封装及走线摘要
再也忍受不了TQFP的引脚数量了,不断的鄙视自己,在逆袭中成长,终于开始了BGA之路(且说FPGA,虽然曾经设计过0.65mm的CMOS Sensor Demo)。

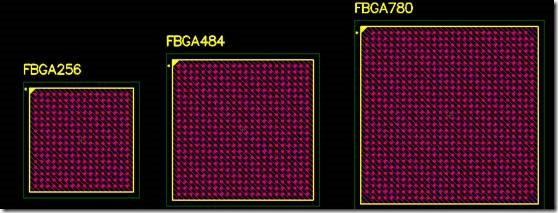

研究了一下Altera BGA封装,常用的就以下三种,都是1mm间隔的。。。如下图所示:
1mm倒装焊BGA NSMD焊盘过孔焊盘和布线间隙

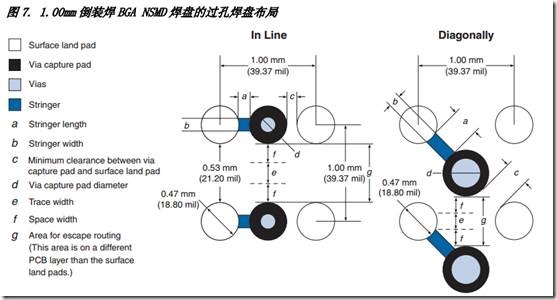

看了Altera的相关手册,过孔的2种放置方式:平行、对角,如下图所示。暂时我们常用的当让是对角是,以腾出更大的空间,降低PCB的制造工艺。
因此,对于1mm的BGA FPGA而言,最佳布局的过孔焊盘尺寸为 0.508mm(20mil),焊盘尺寸为 0.203mm(8 mil)。这种布局在过孔两条走线之间留有足够的间隙。
最终确定:
过孔外径20mil = 0.508mm
过孔内径12mil = 0.305mm
走线6mil = 0.152mm
走线间距6mil,开始摸索着折腾一把……
最后,给几个BGA走线的实例,如下:
两层0.5mm BGA PCB走线实例:
0.5mm 256引脚MBGA 双层PCB布线实例:
总结如下:
(1) 外面两圈引脚,可以直接顶层走线,不用再打孔了,增大了走线的面积
(2) 内层IO通过过孔扇出
(3) 业内人士告知:扇出孔务必基本对称,否则会降低产品的焊接良率。。
