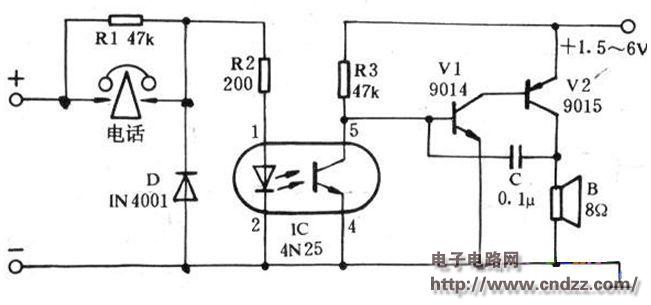

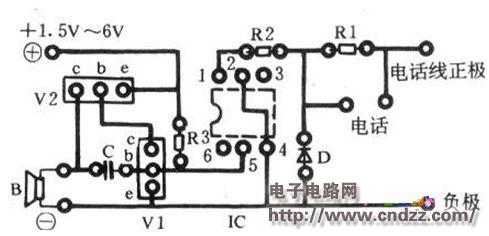

电路工作原理：上图是该电话线路防盗用报警装置的电路图。下图是印制板图。R1、R2及光电耦合器等元件构成信号控制电路，以控制由晶体管V1、V2、C及喇叭B等元器件构成的音频振荡器的工作。当电话线路正常且无电话摘机时，线路上的48V直流电压经 R1、R2加至光电耦合器4N25的①、②脚间，使④、⑤脚导通，晶体管V1截止，由晶体管V1、V2等组成的互补式音频振荡器不工作。当电话线路上有人 偷并话机盗打电话时，原来的48V直流电压就会立刻降至12V以下，使得光电耦合器的①、②脚间电压降低，④、⑤脚间截止，互补式音频振荡器工作，发出 “嘟嘟”的呜响声。当电话线路被切断或短路时，光电耦合器的①、②脚因失去电压致使其④、⑤脚间截止，音频振荡器工作。当自已使用电话而摘机后，线路电压 虽降低许多，但经话机及电阻R2加至IC的①、②脚间后，仍能使lC的④、⑤脚导通，音频振荡器不能工作。

虽然这种电话线路防盗用报警装置十分简单，但却十分实用。其不足之处有两点：一是有人盗用电话线路时，报警器只能提示用户注意，而无法直接进行控制或者干扰。二是需要另配备电源才能工作，这也是本装置能对电话线的断线、短路故障进行报警的重要原因之一。

好在本装置耗电极微，两节五号电池能用半年之久。

元件选择：光电耦合器可选4N25、4N26等多种型号。晶体管V1选9014型，V2选9015型，喇叭B为小型电动式8Ω喇叭。电容器C若选用1μ～10μ的电解电容器时，音频振荡器的发音即变为间歇式，或许其警示效果会更好一些。其它元件无特殊要求。

本防盗装置的调试过程极其简单，只须调电阻R1的值，使IC的④、⑤脚间电压接近零即告完成，其它部分不用调整就能工作。因该装置没有另设极性转换电路，故在接入电话线路时应注意区分线路馈电的极性，以保证装置的正常工作。

由于这套装置简单易制，功能特殊，且不会对话机及线路电压产生影响，故特别适合初学者制作。
