之前与大家分享了关于XXK示波器测量眼图速度特别特别慢之后收到一位热心朋友的邮件，他说他刚用XXK示波器试了一下，发现其测量眼图的速度没有我说的那么慢。

我于是问他测量的眼图中包括了多少个比特位(UI），遗憾的是他不太明白UI是指什么意思，也不明白为什么眼图测量要关注UI。我的美国同事告诉我一个故事，他曾经 去拜访一个客户，指出了客户用XXK示波器测试出的所有眼图都只有8000个比特位，客户的研发经理明白这个情况后下令重复过去三个月的测试，要求对捕获到的1百万UI的数据全部测量出眼图。XXK示波器的眼图测量界面上通常会显示:“UIs:8000:1000000，Total:8000:1000000”，在正确的设置后测量的样本数会从8000翻转到16000，再翻转到24000，不断地翻转，翻转6-7分钟后能测量出1百万UI的眼图。当然如果您的运气不好，在这过程往往伴随着您不愿意看到的现象发生——翻转几次后突然就再也不翻转了，死机了! 您将不得不关机重新开始。 那么使用XXK的示波器如何才能对捕获到的全部比特位做眼图呢？您需要相当的熟悉ＸＸＫ示波器才能找得到!

这是我本周想和大家分享的一个高端示波器最最重要的测量功能的两家示波器的最最重要区别。大家记住这个特点可以在用XXK示波器测量时少走弯路！ 眼图和抖动测量是一种统计相关的测量，测量的样本数越多越有意义。记住一

个基本的事实是，在当今的5Gb/s+时代，同时测量1百万UI以上的眼图是所有串行数据官方组织的共同基本要求。

在这个140字以内的微博时代，我们著名的民间写手李军开始反其道而行之，他在挑战您阅读的耐心。我很有耐心一个字不漏地每次读完他的全文。如果您也有同样的耐心，也许您将能享受到阅读的乐趣并获得心灵的共鸣。这是一个勤奋的思考者的心灵感悟的分享。

两种示波器测量眼图的差别

中心议题：

?力科示波器进行眼图测量

?新旧两款软件包使用方法不同

力科示波器捕获了50MS的数据，并一次性地对所有这些数据进行眼图测量，得到了18.73449M个比特位(UI)的眼图。如下图所示。

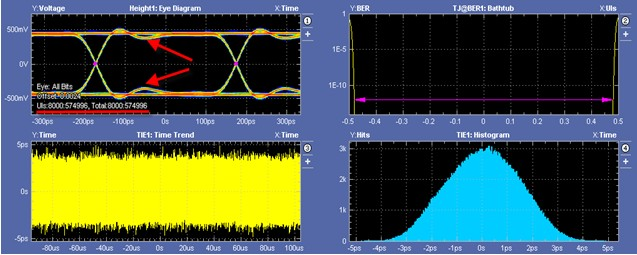

XXK的示波器捕获了574996个比特位(UI)，但一次只能对这些UI中的8000个UI做眼图测量。如下图显示了“UIs:8000:574996，Total:8000:574966 ”。 如何才能对捕获到的所有的数据做眼图呢？ 这是个问题。

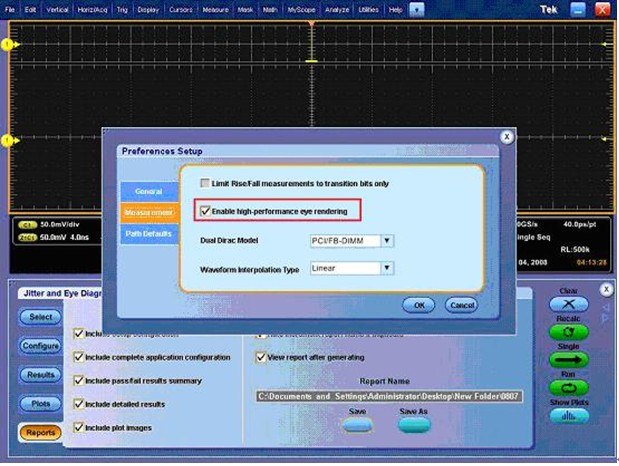

如果您在使用的是XXK的老软件包RT-EYE，那么您需要在C:\下的某个文件夹中找到某个tdsrt-eye文件进行手工修改，去掉这个限制，但在去掉之后如果您捕获数据超过5Mpts会容易死机。如果您是在用XXK示波器新的DPOJET软件包，那么需要在”Analyze”菜单下的“Perferences setup”子菜单的又一个子菜单“Measurement”的的某个子选项中找到设置。 不是XXK示波器发烧友似乎是找不到的呵！
