近年来，随着低价格、高性能DSP芯片的出现，DSP已越来越多地被应用于高速信号采集、语音处理、图像分析处理等领域中，并显示出巨大的优越性。智能彩色液晶显示器具有显示直接美观、便于操作的特点，被用作各种便携式系统的显示前端。它一般采用工业级的高频CPU可以自行对接收的命令和数据进行处理因而能够提高用户端接口的软件开发效率。

一般的液晶显示往往采用单片机控制但在系统需要大量高速实时数据的情况下，单片机由于受处理速度的限制就显得力不从心而且一般的液晶显示仍采用烦琐的点阵操作来显示汉字和图形，而这又增加了软件开发的难度。为了解决这些问题，本文将提出一种基于DSP控制的智能彩色液晶显示器的接口设计方法，从而有效地解决了上述问题。

1智能彩色液晶显示器VK63简介

智能彩色液晶显示器(以下简称LCD)VK63是上海广电集团北京分公司的产品，它具有体积小、功耗低、无辅射、寿命长、超薄、防振及防爆等特点。该显示器的显示颜色为256色，可显示字符为ASC11的二级字库，中文显示为15行×20列，图形点阵320×RGB×240。

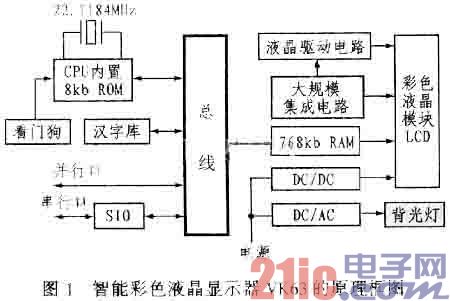

该LCD采用大规模门阵列集成电路，从而避免了用烦琐的点阵操作来显示汉字和图形，减轻了软件开发人员的负担，提高开发效率;由于采用全数字化设计，因而显示稳定可靠，抗强电磁干扰;该LCD采用工业级的 CPU(89C51)，机内配置有二级字库，可通过串口或三态数据总线并口接收控制命令数据，并自行对接收的命令和数据进行处理，以实时显示用户所要显示的各种曲线、图形和中西文字体。其原理框图如图1所示。

LCD的命令码为十六进制码格式，每个命令均以十六进制码的“1B”开头，后面为命令代码和所需要的参数。其中XH表示X坐标的高8位，XL表示X坐标的低8位，YH表示Y坐标的高8位，YL表示Y坐标的低8位。

LCD的图形方式以光点为最小点阵显示单位，每个光点包含RGB三个色点。字符方式以8×16点阵为最小显示块单位。西文字符占一个显示块，16×16点阵的汉字占两个显示块。本机每显示一个字符或汉字后光标自动右移一个字符或汉字位,所以在同一行里顺序写入汉字或字符时不用再加光标定位命令，即可连续送入内码。

如图形操作为画一实心矩形，那么，其命令代码为：1B 41 color XH1 XL1 YH1 YL1 XH2 XL2 YH2 YL2，其中，color为颜色代码，X1 Y1为左上角坐标，X2 Y2为右下角坐标。其具体操作是以点(X1，Y1)为左上角坐标，以点(X2，Y2)为右下角坐标，使用指定的颜色画实心矩形。

2 DSP与LCD的串行通讯设计

2.1 串行通讯的硬件设计

LCD选用标准RS-232通讯接口，按串口方式工作。一帧信息为10位，内含1位起始位(0)，8位数据位(先低位后高位)，1位停止位(1)。

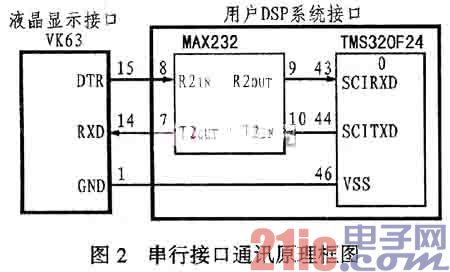

为了提高通讯速度，显示器内设置了一个128字节的输入缓冲区。发送数据前应先检查DTR信号(RS232电平)，若DTR为负电平(对应COMS高电平)，则表示缓冲区满，要等到DTR信号变为正电平(对应COMS低电平)后再发送数据。如果每组的数据量少于128字节，同时每组之间又有足够的间隔，则不用判断DTR信号就可连续发送数据。图2所示是其硬件接口原理框图。

2.2 串行通讯软件设计

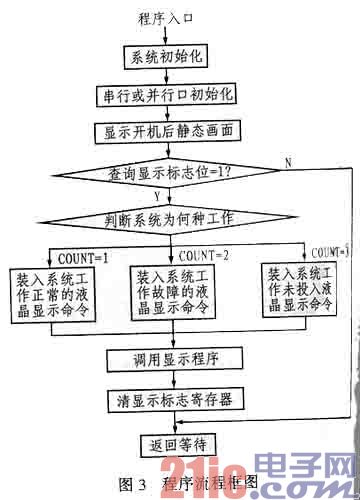

此设计是一个具体工程项目(无功与谐波补偿装置)的液晶显示部分程序,主要完成显示“系统是否投入工作以及工作是否正常”的各种彩色图形曲线和文字，其中显示标志寄存器和COUNT数据寄存器的值都由相关应用程序给定。通过设置等待寄存器WSGR(赋值为0)和检测I/O的DTR信号可以防止数据发送丢失,从而实现高速DSP与外部低速LCD的通信。由于篇幅有限，这里只给出了串行初始化和数据发送部分的程序。其程序流程框图如图3所示。

1)串行通讯初始化程序

LDP # 0E0H ;设置串行通讯口各寄存器

SPLK # 0017H,SCICCR ;SCI使能,空闲线唤醒模式,8位数据,无奇偶校验位

SPLK # 0013H,SCICTL1 ;接收、发送、内部时钟使能，SLEEP=0

SPLK # 0000H,SCICTL2 ;接收和发送中断禁止

SPLK # 0000H,SCIHBAUD

SPLK # 0082H,SCILBAUD ;波特率为9600

SPLK # 0020H,SCIPC2 ;设置SCITXD为串行发送功能,SCIRXD为I/O口功能

SPLK #0033H,SCICTL1 ;串口初始化完成

LAR AR0,#SCITXBUF ;发送缓冲寄存器地址

2)数据串行发送程序

SCISS:

LDP #0E0H

BIT SCIPC2,BIT3 ;检测DTR信号,判断输入缓冲区是否满

BCND SCISS,TC ;若缓冲区满,继续查询等待

LDP #4H ;DP指向用户定义数据页4(0200H-0280H)

LACL SCITEMP

MAR *,AR0 ;数据送SCITXBUF发送缓冲区

SACL *

XMIT_RDY:

LDP # 0E0H

BIT SCICTL2BIT7 ;判发送器是否空

BCND XMIT_RDY,NTC

RET

3 DSP与LCD的并行通讯设计

3.1 并行通讯硬件设计

LCD自身具有一个三态数据总线并口(并口为COMS电平)，可以同主机进行通讯。它的外部有12条线同DSP相连，即D0～D7、WRCS、BUSY、INT和GND。其中WRCS为片选信号和写信号的逻辑或非，上升沿有效。BUSY信号为高(COMS电平)表示忙。INT为中断申请信号，低电平有效。图4所示是其并行接口的硬件原理图。图5所示是LCD的时序图。其中TW为WRCS信号的脉冲宽度，TSU为数据建立时间，TH为数据保持时间。这些参数的具体要求为：

TW不小于16ns;TSU不小于12ns;T大于0ns ;TH不小于5ns;TI不小于2μs。

3.2 并行通讯软件设计

并行通讯的编程思想与串行通讯软件的设计基本相同。但并行通讯是通过设置等待寄存器WSGR赋值为0和检测IOPC5的BUSY忙信号来防止发送数据丢失，以实现高速DSP与外部低速LCD的通信。图3所示的流程图也适用于并行通讯。

1)并行通讯初始化程序

LDP # 0E1H

LACL OCRB

AND # 00CFH ;IOPC(4-5)配置为一般I/O功能

SACL OCRB

LACL PCDATDIR

OR # 1000H ;IOPC4口为输出方式

SACL PCDATDIR

LACL PCDATDIR

AND # 0DFFFH ;IOPC5口为输入方式

SACL PCDATDIR

2)数据并行发送程序

SCISS:;判断IOPC5口的BUSY信号是否忙

LDP # 0E1H

LACL PCDATDIR

LDP # 4H

SACL BUSYDATA

BIT BUSYDATA,BIT5

BCND SCISS, TC ;若BUSY为高,继续查询等待

LDP # 4H ;若BUSY为低, 把数据送到端口8000H.

OUT PARALTEMP,8000H

LDP # 0E1H

LACL PCDATDIR

AND # 0FFEFH ;将IOPC4口的INT信号置低

SACL PCDATDIR

RPT # 50 ;延时2.5μs

NOP

LDP # 0E1H

LACL PCDATDIR

OR #0010H ;将IOPC4口的INT信号置高

SACL PCDATDIR

RET

4 结束语

本文提出的基于DSP控制的智能彩色液晶显示器接口设计能够很好地解决高速DSP与外部低速设备的通信问题，本设计尝试采用了串行和并行两种通讯方案，其中前者DSP只需用3根线即可实现数据串行通信,因而节约了DSP的外部资源,虽然传输速度稍低,但能满足大多数实际工程的需要而后者采用并行通讯虽然数据传输速度较快,但会受到LCD所带CPU(89C51)解释命令速度的限制,虽然液晶显示速度比前者稍快20%左右,但要占用DSP外部资源的12根线。通过对上述两种方案的比较,最终设计项目采用了串行通讯方案,并在实际应用中取得了很好的效果。
