功耗的优化

4.1优化的原则

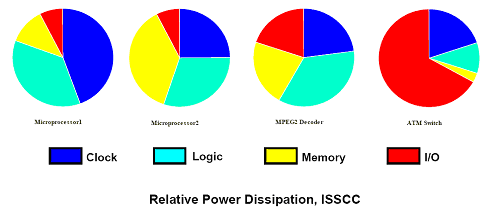

图3是几个典型设计中功耗分布数据：

（数据来自“International Solid-State Circuits Conference”）

图3

我们的目标是减少时钟树、标准单元和存储器的功耗。功耗与性能通常是充满矛盾的：

1）使时钟变慢（更少的转换），但我们想要更快的处理速度。

2）减小Vdd，但Vdd变小会限制时钟速度。

3）更少的电路，但更多的晶体管可以做更多的工作。

简言之，我们想用最少的能量完成最大量的任务。实现方式是对电路动作的控制精细化，仅让恰好需要的电路，在需要的时间内动作，而不浪费分毫。完成这一任务，需要设计者有效率地管理电路的动作。

现代系统是如此复杂，以致设计者必须切分为若干层次，分步前行才能把握：

软件 -> 架构 -> 逻辑 -> 电路

每一层次中，设计者对电路动作的控制范围和手段都是不同的。软件是硬件动作的总调度师，设计者可以根据特定应用，关掉整个模块或减少无效的动作。进入架构层，视角转为怎样将设定任务合理分配到各个模块，协调动作最有效率，如pipeline、分布式计算、并行计算等。在逻辑层，则考虑怎样实现一步动作仅使需要的电路动作。电路层的视角更为精细，通过调节平衡信号到达时间，驱动单元大小等手段，使电路的动作耗能最小。这里存在一个重要规律，称作效率递减率：

在高的抽象层次减少功耗的效率会比低的层次更高。

所以，降低功耗是一个系统工程，需要软件、硬件、电路、工艺等人员的共同努力。这里，我们将采用架构与逻辑的视角进行下面的讨论。
