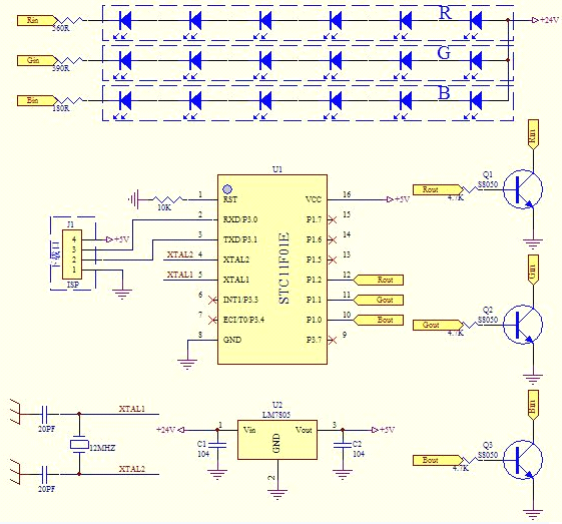

(采用5050LED 2W) RGB三色LED控制引脚分别为单片机P1.2 、 P1.1 、 P1.0。LED正极接主电源（24V）正极，负极接驱动3颗三极管的集电极，单片机控制脚分别接3颗NPN三极管，三极管发射极接地，而单片机的供电是来自三端稳压器7805，祥细原理如下：
