2015-04-13期【每日一学】单管放大电路

单管放大三形式,共发、共集、共基极,

其他电路可组合,基本性质要牢记。

共发放大最基本,发结正偏集结反,

饱和失真Q偏高,截止失真Q低偏。

共集放大近似1,信号输出随输入,

共集能变阻抗值,常用输入输出级。

共基放大入阻小,出入同相幅值高,

电流放大小于1,宽带高频特性好。

------------------------------------------------------------------------------------------------------

      共射、共集和共基放大器是单管放大器中三种最基本的单元电路,NE555N所有其他放大电路都可以看成是它们的变形或组合。所以掌握这三种基本单元电路的性质是非常必要的。三种放大电路的特点比较见表 l。

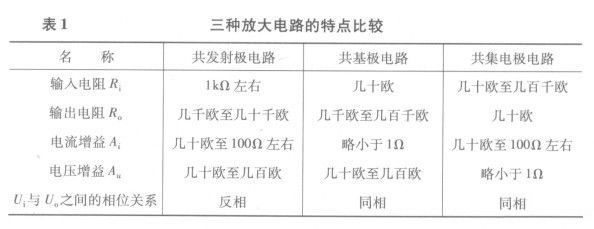

      表 1:三种放大电路的特点比较

      共发射极基本放大电路如图 2 所示。图中VT(晶体三极管)是整个放大电路的核心元件,其作用是电流放大;+ UcC是整个放大电路正常工作的直流电源,它通过电阻器Rb向发射结提供正偏电压,通过电阻器Rc向集电结提供反偏电压;Rb称为基极偏置电阻,由它决定基极直流电流。通常称为偏置电流,Rb必须取适当的值,从而保证晶体管处于正常工作状态;集电极负载电阻Rc的作用是将集电极电流的变化转换成集电极电压的变化;耦合电容Cl和C2起隔直流、耦合交流的作用,在低频放大电路中,Cl、C2通常采用电解电容。

      放大电路没有输入信号(即U。=0)时,电路各处的电压、电流均为直流,称为直流工作状态,简称为静态。当有输入信号时,电路中的电压、电流都将随输入信号做相应的变化,这种变化状态称为交流工作状态,简称为动态。

      静态时,晶体管的各极直流电压U。E、U。和电流。在三极管的输入特性曲线和输出特性曲线上确定为一个点,周Q点表示,习惯上称这些数值为静态工作点。所谓设置静态工作点即在静态时使三极管有合适的工作电压及电流,如果静态工作点Q设置不合理便会产生严重的非线性失真。

      当Q点的位置设置得偏高,在输入信号的正半周,尽管波形没有失真,但在输出特性曲线上信号的变化范围有一部分进饱和区,结果的正半周和U。的负半周被削去一部分,这种由饱和区引起的失真,称为饱和失真。要避免饱和失真,应适当减小值,即增大Rb值。
