6、AT24CXX(器件) 和 IIC总线

本讲解不涉及详细IIC通信,重点在于AT24C系列器件的介绍 和 IIC的通信流程,不喜勿喷, 望请修正。。。。。GO

图AT24C01/02/04/08/16的外形级封装和引脚说明

AT24C系列为美国ATMEL公司推出的串行COMS型E2PROM,是典型的串行通信E2PROM 。

AT24CXX是IIC总线串行器件,具有工作电源宽(1.8~6.0 V),抗干扰能力强(输入引脚内置施密特触发器滤波抑制噪声),功耗低(写状态时最大工作电流3 mA),高可靠性(写次数100万次,数据保存100年),支持在线编程等特点.



从上面两张图片可以得知:

AT :ATMEL公司出品

24:  系列号

C :商业

XX : 存储容量 ,举例 01 –> 1K à 128 字节

    02 à 2K à 256 字节

   …………….

    16à 16K à 2K 字节

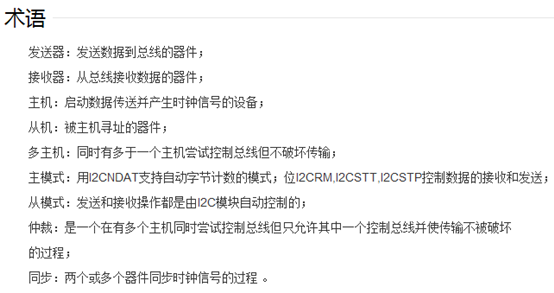

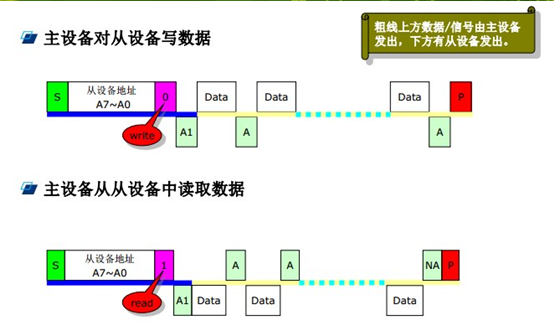

I2C总线协议规定,任何将数据传送到总线的器件作为发送器。任何从总线接收数据的器件为接收器。

主器件控制串行时钟和起始、停止信号的发生。主器件任何期间都可以发送或接收数据,但是主器件控制数据传送模式(发送或者接收)。

WP写保护引脚:当该引脚连接到VCC,I2C器件内的内容被写保护(只能读)。如果允许对器件进行正常的读写,那么WP引脚需连接到地或者悬空。

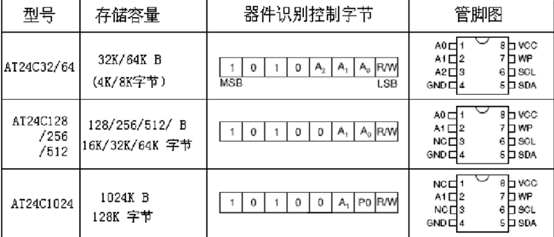

通过器件地址输入端A0、A1、A2可以实现讲最多8个at24c01器件和at24c02器件、4个at24c04器件、2个at24c08器件、1个at24c16器件连接到总线上。当总线上只有一个器件时,A0、A1、A2可以连接到地或者悬空。

下面重点分析一下这句话:为什么 at24c01/at24c02 可以挂接8个器件呢?为什么到了 at24C16 却只能挂接1个器件呢???

WHY?

器件识别控制字节的作用

以at24c01/at24c02 和at24C16  举例:

I2C总线上所有外围器件都有唯一的地址,这个地址由器件地址和引脚地址两部分组成。共7位。

器件地址是I2C器件固有的地址编码,器件出厂时已经给定,不可更改。

引脚地址由I2C总线外围器件的地址引脚A0、A1、A2决定,根据其在电路中接电源正极、接地或者悬空的不同,形成不同的地址代码。引脚地址数也决定了同一器件可接入总线的最大数目。



此时于引脚地址无关,与 P2、P1、P0有关,即页地址有关,页地址高三位是器件识别控制字节的1-3位,器件上的A0,A1,A2,就无效了,所以只能接1个AT24C16器件。



页地址是什么乖乖,从何而来呢????

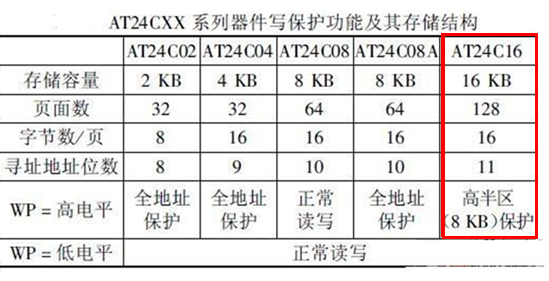

上图可知 AT24C16 存储容量 16K = 2K字节 = 128(页面数)* 16 (每页的字节数) = 2^11 (寻址地址位数 11位)。

AT24C16内部有2048*8位的存储容量,即可以存储2K字节的数据。这2K字节被放在128个页内,每页存放16个字节。所以对AT24C16内部的访问需要11位地址(0-7ff)。



举个实际的例子:

对AT24C16访问时,按照页地址和页偏移量的方式进行访问。

比如要访问第100页的第3个字节,则在发送寻址的时候,就要发送0X0643,其中页地址的高三位放在器件地址中。

第100页的第3个字节  ==  0X0643

0643 = 6 * 256 + 4 * 16  + 3 =  (6*16+4)*16 + 3 = 1603

就是 100页的第3个字节。

所以在编写程序对AT24C16第100页的第3个字节进行写数据的时候,步骤如下:

1)发送起始信号;

2)发送器件地址0XA6(1010 0110,1010是固定地址,011是页地址的高三位,0表示写操作);

3)发送操作地址0X43(0100 0011,0100是页地址的低四位,0011是页地址偏移量,即第100页内的第三个字节,

4)发送要写的数据,

5)发送终止信号。



















AT24C02属于AT24CXX系列,是一个2K位串行CMOS EEPROM, 内部含有256个8位字节,CATALYST公司的先进CMOS技术实质上减少了器件的功耗。AT24C02有一个16字节页写缓冲器。该器件通过IIC总线接口进行操作,有一个专门的写保护功能。
