本节程序受 刘凯老师STM32 视频源码 结合 畅学硬件开发板 修改而来。

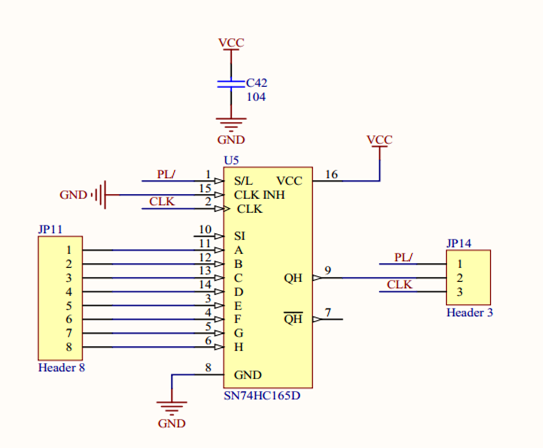

上面是原理图，下面根据畅学51底板，讲解一下：

是并转串模块：

15引脚  ---CE---CLK INH  接地。 所以所以始终使能。

10引脚  ---DS---SI       空接。代表移位以后，最低位补高电平还是低电平。

重点看一下 移位寄存器使能引脚  和  时钟

1引脚 ---PL --- S/L  ： 接高电平时，使能，移位有效。 低电平，锁存。

2引脚 ---CP --- CLK ： 时钟上升沿时，移位。将高位D7（H）的值，移位到Q7（QH）。

以STM32F103C8T6 为例写这个模块程序。

配置PB0、PB1、PB2  -----  CLK、QH、S/L

PB8 ~ PB15   --------  A   ~  H

令 PA0 ~ PA7  ------  LED1 ~ LED8  ： 让串行输出的结合起来，用LED灯的亮灭表示。

首先配置I/O口

1、

2、配置 GPIO口，初始化，确定输入还是输出，频率 和 使用的引脚。

除QH为 浮空输入以外，其余全部 推挽上拉。

3、程序最开始：

下面是 74HC165 并转串模块。（软件仿真观测 ）

由于初始化完成后 ，输出的引脚多为0. 而畅学系列的 底板 LED为共阳极。

所以利用函数库中 写端口函数

PS： 看一下 GPIO 函数库 截图

所以 PA口 ，写 FFFF 。

同时为了体现 A—H 的并转串，所以 PB 口 写 F000。

此时也是 S/L ，CLK 写0，移位寄存器 无效， 时钟低电平。

PS ： 由于之前一直觉得软件仿真的错误性，所以用 QH 直接 接 LED灯，单步调试看每一步现象， 配置好 IO口后， LED灯会亮一下。

应该是这种原因造成。

也正因为这样的单步调试，让我更好的理解了 这个 165 芯片的 实际动作。

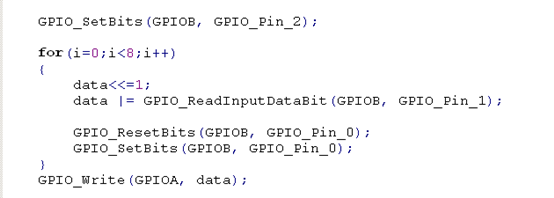

看一下具体函数：

PB15 ~ PB8 == F0

1、 使能移位寄存器引脚  GPIO_Pin_2 置1.

此时 H位的 数值 ，已经移位到了 QH 输出口了。 即 QH =1.

2、 8次循环，首先将QH的值，作为输入 ，发送到输入引脚PB1中。 Data 读取到这个 值， 即data = 0x0001.

3、 然后经历一个上升沿，注意的是，上升沿到来时 ， 165芯片内部已经完成一个移位，并且将 实际G位的值 移到了 QH输出口， 即QH=1.

然后 左移data 以后。 data |= GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_1);这句话又将读出QH---PB1 的值，放到data中， data=0x0003.

依次循环8次，最后将data的值 0xF0 写到PA口上，输出LED灯 4灭，4亮。

（自己最好，单步调试，看一下，印象更加深刻）

这样基本的GPIO 和 74HC165 就讲解完了！！！
