基于555的应用典型电路图及其深度解析

  555定时器是电子工程领域中广泛使用的一种中规模集成电路,它将模拟与逻辑功能巧妙地组合在一起,具有结构简单、使用电压范围宽、工作速度快、定时精度高、驱动能力强等优点。555芯片配以外部元件,可以构成多种实际应用电路。广泛应用于产生多种波形的脉冲振荡器、检测电路、自动控制电路、家用电器以及通信产品等电子设备中。下面我们列举一些常见的电路分享给大家。

  D/A变换双相互补频率产生器

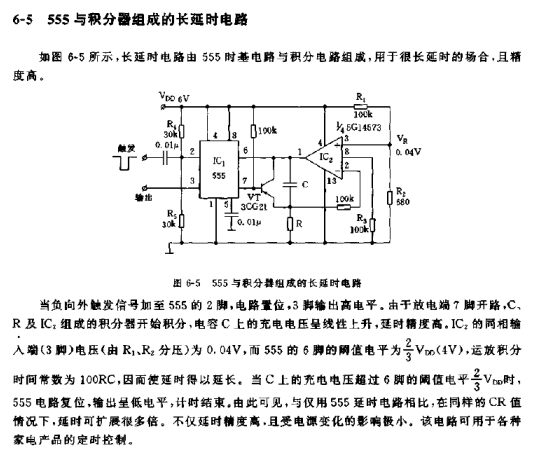

 555与积分器组成的长延时电路

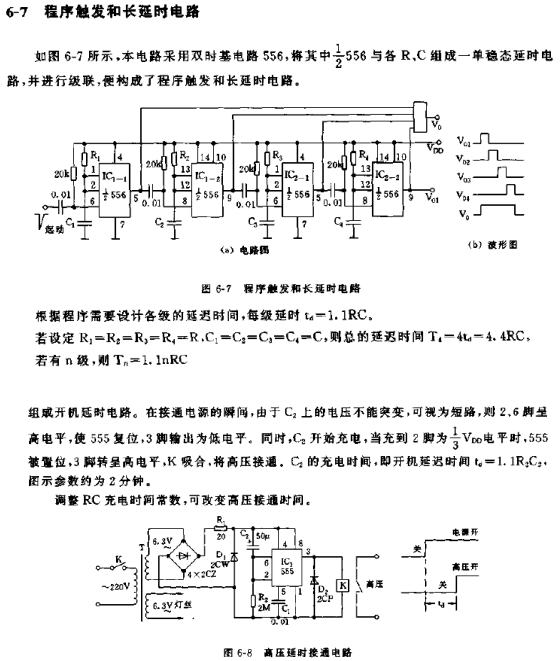

  程序触发和长延时电路

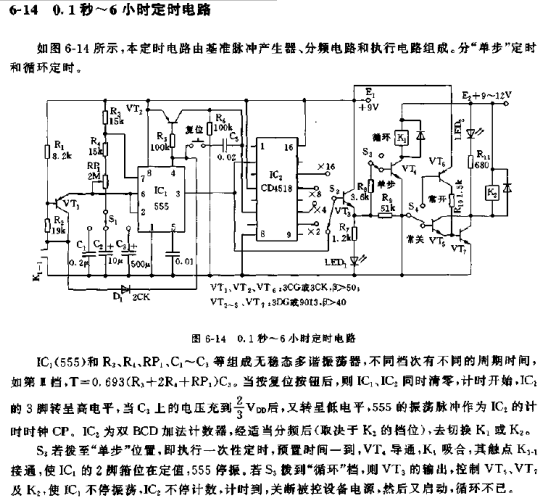

  0.1秒-6小时定时电路
