设计了一种简单实用的无线传能充电器，通过线圈将电能以无线方式传输给电池。只需把电池和接收设备放在充电平台上即可对其进行充电。虽然该系统还不能充电于无形之中．但已能做到将多个校电器放置于同一充电平台上同时充电。免去接线的烦恼。

　　无线充电器供源电路：无线充电系统主要采用电磁感应原理，通过线圈进行能量耦合实现能量的传递。如图所示，系统工作时输入端将交流市电经全桥整流电路变换成直流电，或用 24V直流电端直接为系统供电。经过电源管理模块后输出的直流电通过2M有源晶振逆变转换成高频交流电供给初级绕组。通过2个电感线圈耦合能量，次级线圈输出的电流经接受转换电路变化成直流电为电池充电。

        发射电路模块

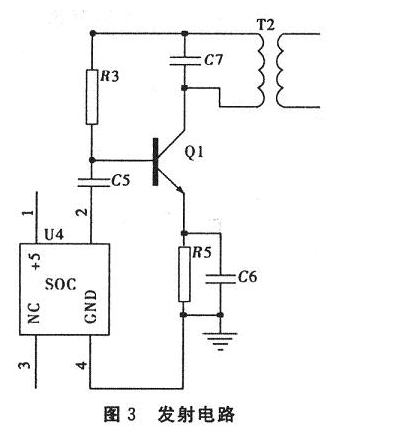

      如图，主振电路采用2 MHz有源晶振作为振荡器。有源晶振输出的方波，经过二阶低通滤波器滤除高次谐波，得到稳定的正弦波输出，经三极管13003及其外围电路组成的丙类放大 电路后输出至线圈与电容组成的并联谐振回路辐射出去．为接收部分提供能量。测得与电容组成的并联谐振回路的空芯耦合线圈的线径为O．5 mm，直径为7 cm，电感为47 uH，载波频率为2 MHz。根据并联谐振公式得匹配电容C约为140 pF。因而．发射部分采用2MHz有源晶振产生与谐振频率接近的能源载波频率。

　　接收电路模块

       充电电路模块
