简析电机星三角启动烧坏原因

电机在星三角启动运行中为什么会烧坏,从下图来分析:

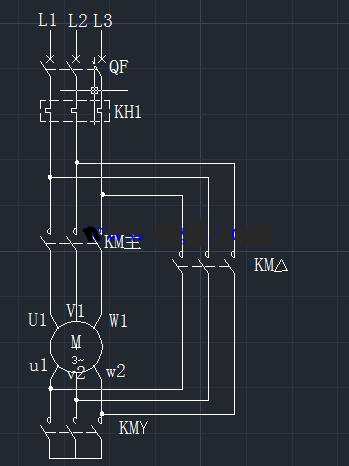

       上图是一个星三角启动的主回路图,QF为主断路器、KH1为热继电器、三个接触器分别为主接触器、三角形接触器和星形接触器。热继电器串接在电机三角形回路的外围电路中,容量选择和热保护的电流值应根据电机三角形运行的额定电流Ie来选择和整定,一般为Ie的(1-1.2)倍。这种电路普遍应用于空载或轻负载启动,当电机带负载启动、控制回路出现故障使星形不能转换成三角形长期运转时,热保护就不能很好的保护电动机导致电机烧坏,分析原因如下:

       在我们日常的工作中额定电压为380V的三角形接线电动机接成星形时运行电压降为220V,即U(三角形)=1.732U(星形);电流Ie(三角形)为 I(星形)的3倍,即 Ie(三角形)=3 I(星形),此电压电流都为线电压线电流。

       功率P=√3UIcosα,把上面的电压电流关系代入功率公式中可知,电机三角形额定运行时功率为星形额定运行时的(3X√3)倍。电机星三角启动自然是以三角形运行的负载为准,如果电机以星形运行电压为(220V)不变时就要求电流 I 升高到√3倍Ie(三角形)才能满足负载要求。

      热继电器电流整定为(1-1.2)倍 Ie(三角形),星形运行电流大于等于此整定值时热继电器才动作,但是在(1/3到1)倍Ie(三角形)范围内时,热继电器根本不动作。

       热量Q=I(平方)RT,当星形电流 I 由1/3倍 Ie(三角形)升到1倍Ie(三角形)时,运行电流为星形额定 I 的3倍,代入公式可得发热Q变为星形额定运行时9倍的发热量,长时间发热电机肯定烧坏。

      总结:电机在三角形运行拖动负载时,不可将电机接为星形长时间运行拖动负载。
