运算放大器的使用注意事项

运算放大器是具有很高放大倍数的电路单元。在实际电路中，通常结合反馈网络共同组成某种功能模块。它是一种带有特殊耦合电路及反馈的放大器。其输出信号可以是输入信号加、减或微分、积分等数学运算的结果，广泛用于信号变换调理、ADC采样前端、电源电路等场合中。那么使用运算放大器需要注意哪些事项呢？

1、注意输入电压是否超限

图1是ADI的OP07数据表中的输入电气特性的一部分，可以看到在电源电压±15V的条件下，输入电压的范围是±13.5V，如果输入电压超出范围，那么运放就会工作不正常，出现一些意料不到的情况。

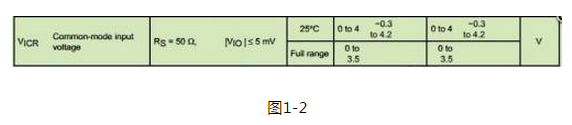

而有一些运放标注的不是输入电压范围，而是共模输入电压范围，如图1-2是TI的TLC2272数据表的一部分，在单电源+5V的条件下，共模输入范围是 0-3.5V.其实由于运放正常工作时，同相端和反相端输入电压基本是一致的（虚短虚断），所以“输入电压范围”与“共模输入电压范围”都是一样的意思。

图1-1

2、不要在运放输出直接并接电容

在直流信号放大电路中，有时候为了降低噪声，直接在运放输出并接去耦电容（如图2-1）。虽然放大的是直流信号，但是这样做是很不安全的。当有一个阶跃信号输入或者上电瞬间，运放输出电流会比较大，而且电容会改变环路的相位特性，导致电路自激振荡，这是我们不愿意看到的。

正确的去耦电容应该要组成RC电路，就是在运放的输出端先串入一个电阻，然后再并接去耦电容（如图2-2）。这样做可以大大削减运放输出瞬间电流，也不会影响环路的相位特性，可以避免振荡。

3、不要在放大电路反馈回路并接电容

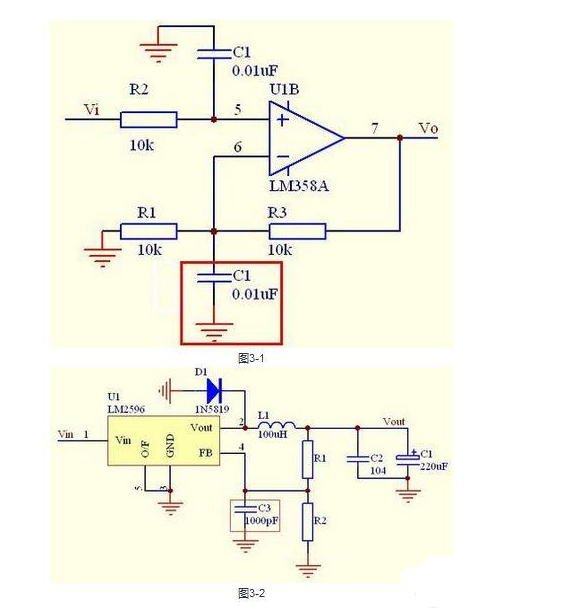

如图3-1所示，同样是一个用于直流信号放大的电路，为了去耦，不小心把电容并接到了反馈回路，反馈信号的相位发生了改变，很容易就会发生振荡。所以，在放大电路中，反馈回路不能加入任何影响信号相位的电路。由此延伸至稳压电源电路，如图3-2，并接在反馈脚的C3是错误的。为了降低纹波，可以把C3与 R1并联，适当增大纹波的负反馈作用，抑制输出纹波。

4、注意运放的输出摆幅

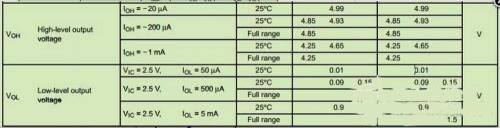

任何运放都不可能是理想运放，输出电压都不可能达到电源电压，一般基于MOS的运放都是轨对轨运放，在空载情况下输出可以达到电源电压，但是输出都会带一定的负载，负载越大，输出降落越多。基于三极管的运放输出幅度的相对值更小，有的运放输出幅度比电源电压要小2~6V，比如NE5532.图4-1就是 TI的TLC2272在+5V供电的输出特性，它属于轨对轨运放，如果用该器件作为ADC采样的前级放大（如图4-2），单电源+5V供电，那么当输入接近0V的时候，输入和输出变得非线性的了。解决的方法是引入负电源，比如在4脚加入-1V的负电源，这样在整个输入范围内，输出与输入都是线性的了。
