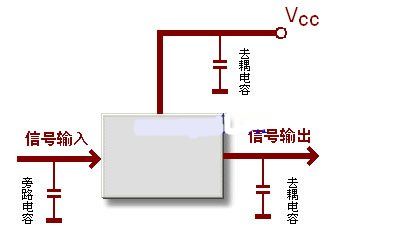

旁路是把前级或电源携带的高频杂波或信号滤除，去藕是为保证输出端的稳定输出每个集成运放的电源引线，一般都应采用去偶旁路措施，如图所示图中的高频旁路电容，通常可选用高频性能优良的陶瓷电容，其值约为0.1μF。或采用lμF的钽电容。这些电容的内电感值都较小。在运放的高速应用时，旁路电容C1和C2应接到集成运放的电源引脚上，引线尽量短，这样可以形成低电感接地回路。

       注：当所使用的放大器的增益带宽乘积大于10MHz时，应采用更严格的高频旁路措施，此时应选用射频旁路电容，对于通用集成芯片，对旁路的要求不高，但也不能忽视，通常最好每4～5个器件加一套旁路电容。不论所用集成电路器件有多少，每个印刷板都要至少加一套旁路电容。

       在直流电源回路中，负载的变化会引起电源噪声。例如在数字电路中，当电路从一个状态转换为另一种状态时，就会在电源线上产生一个很大的尖峰电流，形成瞬变的噪声电压。配置去耦电容可以抑制因负载变化而产生的噪声，是印制电路板的可靠性设计的一种常规做法，配置原则如下：

       ●电源输入端跨接一个10～100uF的电解电容器，如果印制电路板的位置允许，采用100uF以上的电解电容器的抗干扰效果会更好。

      ●为每个集成电路芯片配置一个0.01uF的陶瓷电容器。如遇到印制电路板空间小而装不下时，可每4～10个芯片配置一个1～10uF钽电解电容器，这种器件的高频阻抗特别小，在500kHz～20MHz范围内阻抗小于1Ω，而且漏电流很小(0.5uA以下)。

       ●对于噪声能力弱、关断时电流变化大的器件和ROM、RAM等存储型器件，应在芯片的电源线(Vcc)和地线(GND)间直接接入去耦电容。

       ●去耦电容的引线不能过长，特别是高频旁路电容不能带引线。

       在直流电源回路中，负载的变化会引起电源噪声。例如在数字电路中，当电路从一个状态转换为另一种状态时，就会在电源线上产生一个很大的尖峰电流，形成瞬变的噪声电压。配置去耦电容可以抑制因负载变化而产生的噪声，是印制电路板的可靠性设计的一种常规做法，配置原则如下：

       ●电源输入端跨接一个10～100uF的电解电容器，如果印制电路板的位置允许，采用100uF以上的电解电容器的抗干扰效果会更好。

       ●为每个集成电路芯片配置一个0.01uF的陶瓷电容器。如遇到印制电路板空间小而装不下时，可每4～10个芯片配置一个1～10uF钽电解电容器，这种器件的高频阻抗特别小，在500kHz～20MHz范围内阻抗小于1Ω，而且漏电流很小(0.5uA以下)。

       ●对于噪声能力弱、关断时电流变化大的器件和ROM、RAM等存储型器件，应在芯片的电源线(Vcc)和地线(GND)间直接接入去耦电容。

       ●去耦电容的引线不能过长，特别是高频旁路电容不能带引线。在直流电源回路中，负载的变化会引起电源噪声。例如在数字电路中，当电路从一个状态转换为另一种状态时，就会在电源线上产生一个很大的尖峰电流，形成瞬变的噪声电压。配置去耦电容可以抑制因负载变化而产生的噪声，是印制电路板的可靠性设计的一种常规做法，配置原则如下：

       ●电源输入端跨接一个10～100uF的电解电容器，如果印制电路板的位置允许，采用100uF以上的电解电容器的抗干扰效果会更好。

       ●为每个集成电路芯片配置一个0.01uF的陶瓷电容器。如遇到印制电路板空间小而装不下时，可每4～10个芯片配置一个1～10uF钽电解电容器，这种器件的高频阻抗特别小，在500kHz～20MHz范围内阻抗小于1Ω，而且漏电流很小(0.5uA以下)。

       ●对于噪声能力弱、关断时电流变化大的器件和ROM、RAM等存储型器件，应在芯片的电源线(Vcc)和地线(GND)间直接接入去耦电容。

       ●去耦电容的引线不能过长，特别是高频旁路电容不能带引线。
